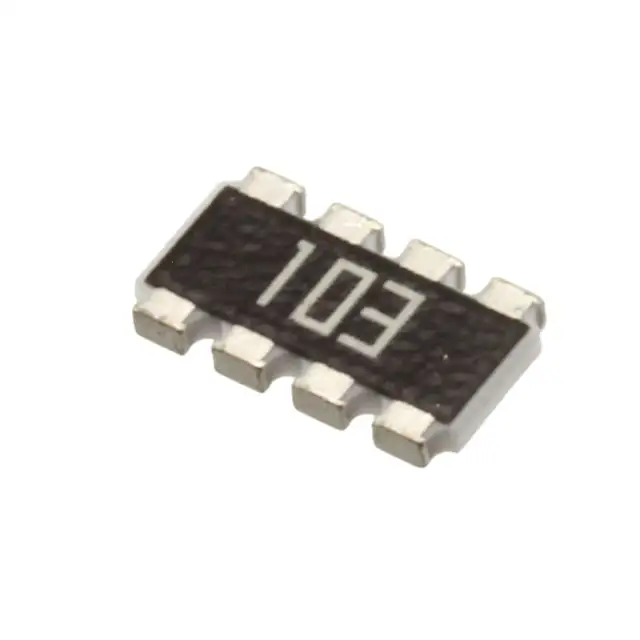

Резистор Yageo YC324-JK-07100K — резисторная сборка серии YC/TC: четыре изолированных друг от друга резистора номиналом 100 кОм в одном корпусе типоразмера 2012 (по дюймовой системе — аналог четырёх резисторов 1206). У сборки восемь выводов, разведённых попарно по схеме Isolated: каждый резистор подключён отдельной парой контактов, без общей точки с соседними элементами. Такое исполнение заменяет четыре одиночных резистора одного номинала одним компонентом и высвобождает место на плате без изменения электрической схемы.
Номинал каждого резистора сборки — 100 кОм с допуском ±5%, рассеиваемая мощность на элемент — 1/8 Вт. Линейка YC324-JK охватывает номиналы от 1 Ом до 1 МОм, в данном исполнении это 100 кОм. Температурный коэффициент сопротивления задаётся спецификацией производителя под конкретный номинал, а диапазон рабочих температур для всей серии — от -55°C до +155°C, что согласуется с автомобильной квалификацией AEC-Q200, заявленной для этой сборки.
Корпус — типоразмер 324 (2012) с выпуклым профилем боковых выводов на длинной стороне, длина корпуса 3,20 мм, ширина 1,60 мм при высоте 0,50 мм; размеры приведены с допуском ±0,15 мм. Маркировка на корпусе однозначная и рассчитана на использование сборки в качестве перемычки; для исполнений с допуском 5% применяется трёхзначная маркировка серии E-24. Выводы не содержат свинца и соответствуют требованиям RoHS, монтаж — поверхностный.
Поставляется на катушке диаметром 7 дюймов в виде ленты для установки автоматическим оборудованием, что удобно при монтаже партий на конвейере, а не поштучно.
Основные характеристики
- Производитель: Yageo
- Серия: YC/TC
- Обозначение: YC324-JK-07100K
- Тип компонента: резисторная сборка (Array Chip Resistor), 4 резистора в корпусе
- Схема соединения: изолированная (Isolated), 8 выводов
- Сопротивление: 100 кОм
- Допуск: ±5%
- Номинальная мощность на резистор: 1/8 Вт
- Диапазон номиналов серии: от 1 Ом до 1 МОм
- Корпус: типоразмер 324 (2012), выпуклые боковые выводы на длинной стороне
- Габариты: длина 3,20 мм, ширина 1,60 мм, высота 0,50 мм, толщина вывода 0,30 мм (допуск ±0,15 мм)
- Рабочая температура: от -55°C до +155°C
- Маркировка: однозначная для перемычки, трёхзначная серии E-24 для допуска 5%
- Выводы: без содержания свинца, соответствие RoHS
- Монтаж: поверхностный
- Упаковка: лента на катушке 7 дюймов
- Квалификация: AEC-Q200 (автомобильный класс)
Где применяется
- Модули памяти: подтяжка и согласование линий шин DDR/SDR SDRAM
- Плотный монтаж: замена четырёх дискретных резисторов одного номинала одним компонентом на платах с ограниченным местом
- Автомобильная электроника: квалификация AEC-Q200 допускает применение в бортовых электронных блоках
- Цифровые интерфейсы: терминирование и подтяжка группы сигнальных линий, где требуется несколько одинаковых резисторов рядом
