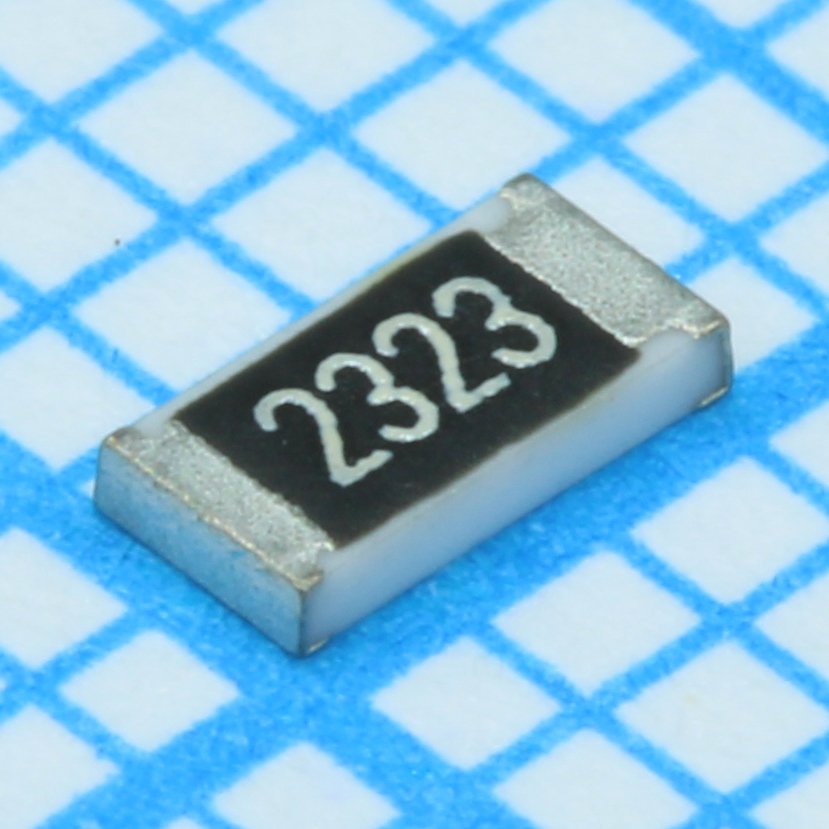

Резистор Yageo RC1206FR-074R7L (заводское наименование — резисторы постоянные RC1206FR-074R7L) — это толстоплёночный чип-резистор сопротивлением 4,7 Ом с допуском 1 % в корпусе типоразмера 1206. Он предназначен для поверхностного монтажа и относится к серии RC_L производителя Yageo. Резистивный слой нанесён на керамическое основание, контакты покрыты чистым оловом без свинца.
Номинальная мощность элемента составляет 0,25 Вт, максимальное рабочее напряжение — 200 В, напряжение перегрузки — 400 В. Диэлектрическая прочность равна 500 В. При сопротивлении 4,7 Ом мощность в 0,25 Вт ограничивает длительный ток примерно полутора десятками миллиампер по току, а на практике определяющим становится именно тепловой режим на плате. Температурный коэффициент сопротивления — ±200 ppm/°C, рабочий диапазон температур — от -55 до +155 °C.
Размеры корпуса: длина 3,10 ±0,10 мм, ширина 1,6 мм, высота 0,55 ±0,10 мм. Длина контактной площадки — 0,40 ±0,20 мм, ширина — 0,45 ±0,20 мм. Маркировка наносится четырьмя цифрами по ряду E-96. Это стандартный резистор общего назначения: он подходит там, где нужна точность в один процент, но не требуется особая стабильность или повышенная стойкость к импульсам.
Поставляется в ленте на катушках. На катушку семь дюймов входит 5000 штук, на десятидюймовую — 10000, на тринадцатидюймовую — 20000. Для серии в целом производитель указывает диапазон номиналов от 1 Ом до 10 МОм при допуске 1 % и от 1 Ом до 22 МОм при допуске 5 %.
Основные характеристики
- Сопротивление: 4,7 Ом
- Допуск: 1 %
- Номинальная мощность: 0,25 Вт
- Корпус: 1206, поверхностный монтаж
- Конструкция: толстая плёнка
- Максимальное рабочее напряжение: 200 В
- Напряжение перегрузки: 400 В
- Диэлектрическая прочность: 500 В
- Температурный коэффициент: ±200 ppm/°C
- Рабочая температура: от -55 до +155 °C
- Выводы: чистое олово, без свинца
Где применяется
- Цепи токоограничения: резистор на единицы ом ставят последовательно со светодиодами, затворами транзисторов и линиями питания малой мощности.
- Датчики тока: малое сопротивление позволяет получить измеримое падение напряжения без заметных потерь.
- Демпфирование и согласование: последовательные резисторы на цифровых линиях гасят выбросы на фронтах сигналов.
- Блоки питания и преобразователи: элемент применяют в цепях обратной связи, снабберах и разрядных цепочках.
