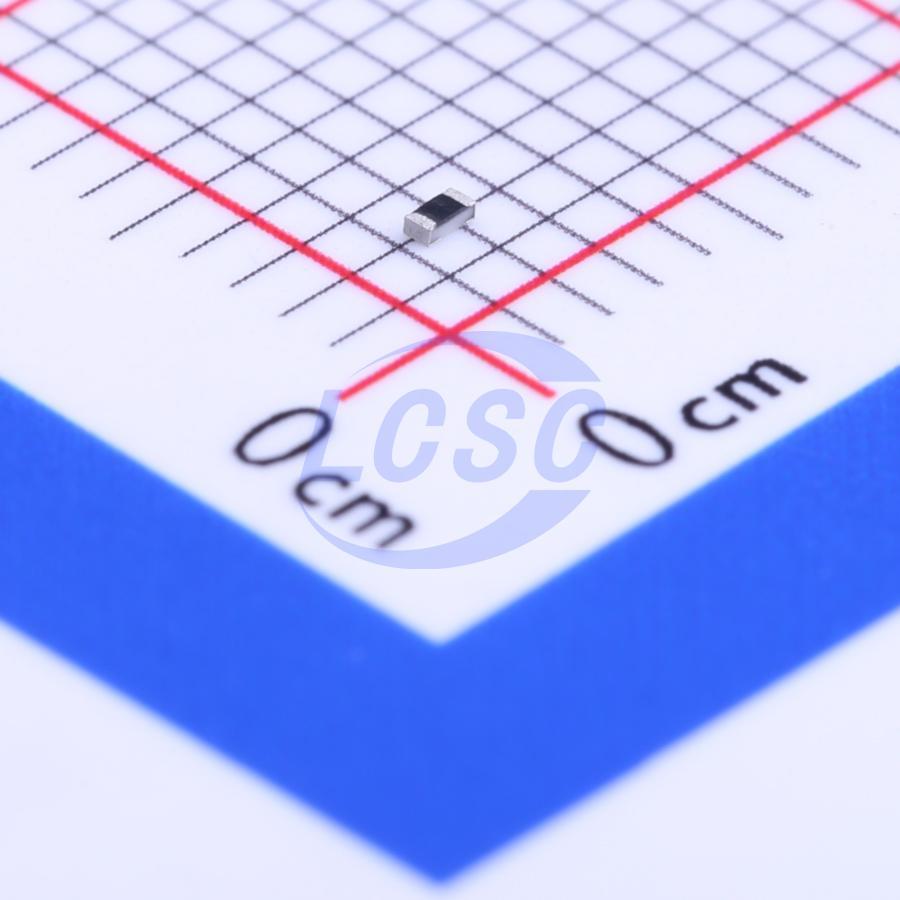

Резистор Yageo RC0402FR-075K1L — прецизионный тонкопленочный резистор номиналом 5.1 кОм с допуском ±1 % в миниатюрном типоразмере 0402. Размеры 1.00×0.50×0.35 мм позволяют встраивать резистор в плотно компонованные схемы, включая мобильные устройства и портативное оборудование. Допуск 1 % обеспечивает точность параметров без необходимости прецизионной подгонки на плате.
Максимальное рабочее напряжение 50 В определяет применение в низковольтных приложениях; при импульсных перегрузках напряжение может достигать 100 В, но длительная работа выше 50 В не рекомендуется. Температурный коэффициент ±200 ppm/°C показывает умеренную зависимость сопротивления от температуры, рабочий диапазон составляет −55 до +155 °C.
Резистор поддерживает переток тока до 2 А при кратковременных импульсах и резистивный ток до 1 А в условиях рабочей перемычки. Выводы выполнены из чистого олова без свинца. Сопротивление изоляции не менее 10 ГОм. Компактность типоразмера 0402 требует аккуратного обращения при ручной установке на плату.
Основные характеристики
Резистор 5.1 кОм (±1 %) типоразмер 0402 для поверхностного монтажа. Максимальное напряжение 50 В, температурный коэффициент ±200 ppm/°C, рабочий диапазон −55 до +155 °C. Размеры 1.00×0.50×0.35 мм.
Где применяется
- Мобильные устройства: делители напряжения в схемах питания, подтягивающие резисторы в логических цепях портативных приборов
- Согласующие цепи: согласование импедансов в высокочастотных трактах приёмопередатчиков и модемов
- Датчики и сенсоры: преобразующие резисторы в схемах обработки сигналов от резистивных датчиков
