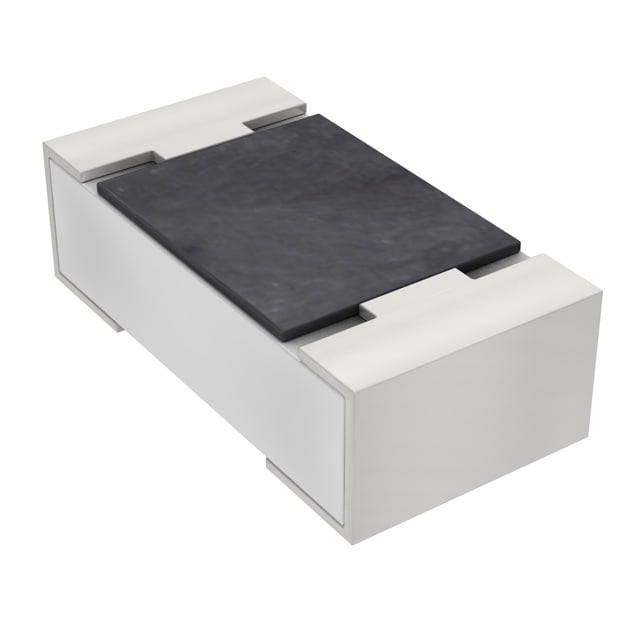

Резистор Yageo RC0402FR-07220RL — постоянный чип-резистор для поверхностного монтажа с номинальным сопротивлением 220 Ом. Компонент типоразмера 0402 используется в цепях ограничения тока, делителях напряжения и согласующих цепях там, где важна высокая плотность монтажа компонентов на плате. Малые габариты корпуса делают его пригодным для установки на платы с ограниченным пространством и высокой плотностью разводки.
Допуск номинала составляет ±1%, что обеспечивает предсказуемое поведение узла в делителях опорного напряжения, цепях обратной связи и измерительных трактах. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, поэтому номинал слабо меняется при разогреве платы и колебаниях температуры окружающей среды. Номинальная мощность рассеивания — 1/16 Вт, максимальное рабочее напряжение — 50 В, предельное импульсное перенапряжение — 100 В.
Резистор рассчитан на работу в диапазоне температур от -55 до +155 °C, что перекрывает требования большинства промышленных применений. Корпус длиной 1,00 мм и шириной 0,50 мм при высоте 0,35 мм монтируется методом пайки оплавлением по стандартной технологии SMD и совместим с автоматическими линиями установки компонентов.
Основные характеристики
- Сопротивление: 220 Ом
- Допуск: ±1%
- Номинальная мощность: 1/16 Вт
- Корпус: 0402
- Максимальное рабочее напряжение: 50 В
- Максимальное импульсное перенапряжение: 100 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55 до +155 °C
- Габариты: длина 1,00 мм, ширина 0,50 мм, высота 0,35 мм
- Монтаж: поверхностный (SMD)
Где применяется
- Делители напряжения: точное задание опорных и измеряемых уровней сигнала
- Ограничение тока: защита светодиодов и маломощных цепей от превышения тока
- Согласующие цепи: подстройка импеданса в высокоплотных цифровых узлах
- Промышленная электроника: узлы с расширенным диапазоном рабочих температур
