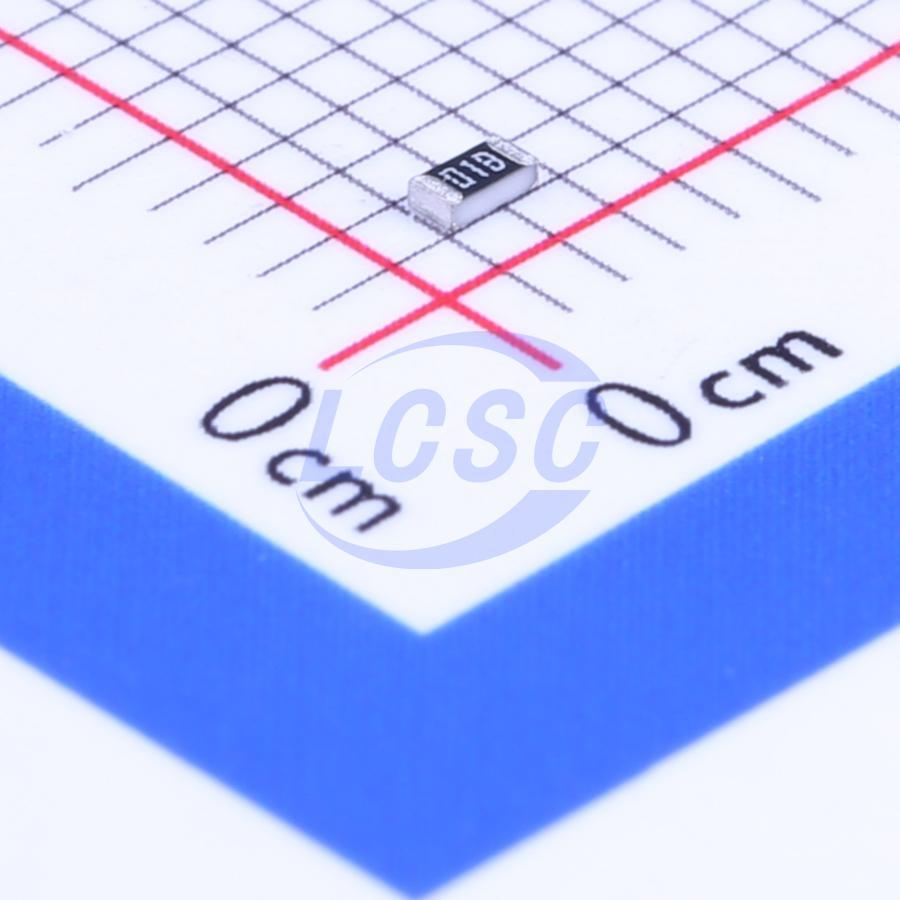

Резистор Yageo RT0603BRD071KL — прецизионный тонкопленочный чип-резистор типоразмера 0603 для поверхностного монтажа с номиналом 1 кОм и допуском 0,1 %. Компонент предназначен для использования в схемах, где требуется экстремальная точность сопротивления и минимальный температурный коэффициент. Резистор рассчитан на работу при напряжении до 75 V, номинальную мощность 0,1 W и рабочий диапазон от −55 °C до +125 °C.
Допуск 0,1 % означает, что фактическое сопротивление не отклонится более чем на 1 Ом от номинального значения 1 кОм. Тонкопленочная технология обеспечивает изменение сопротивления в зависимости от температуры всего ±25 ppm/°C — один из самых низких показателей в ряду. Номинал 1 кОм относится к среднему диапазону и часто применяется в прецизионных делителях напряжения, эталонных цепях и измерительных приборах, где требуется стабильность параметров.
Компонент выполнен с использованием тонкопленочной технологии на керамической подложке с выводами из матированного олова на никелевом барьере. Физические размеры 1,60×0,80×0,45 мм позволяют размещать компоненты с хорошей плотностью на печатной плате. Низкий температурный коэффициент и высокая повторяемость делают резистор идеальным для калибровочных и эталонных схем в профессиональном оборудовании.
Основные характеристики
Номинальное сопротивление 1 кОм при допуске 0,1 %. Максимальное рабочее напряжение 75 V, мощность рассеивания 0,1 W. Температурный коэффициент ±25 ppm/°C (экстремально низкий), рабочий диапазон от −55 °C до +125 °C.
Где применяется
- Эталонные делители напряжения: в измерительных приборах и калибровке
- Прецизионные интеграторы: в аналоговых схемах обработки сигналов
- Стабилизирующие резисторы: в схемах обратной связи с требованиями к точности
- Датчики и компенсационные цепи: в приборах, где требуется стабильность при температурных колебаниях
