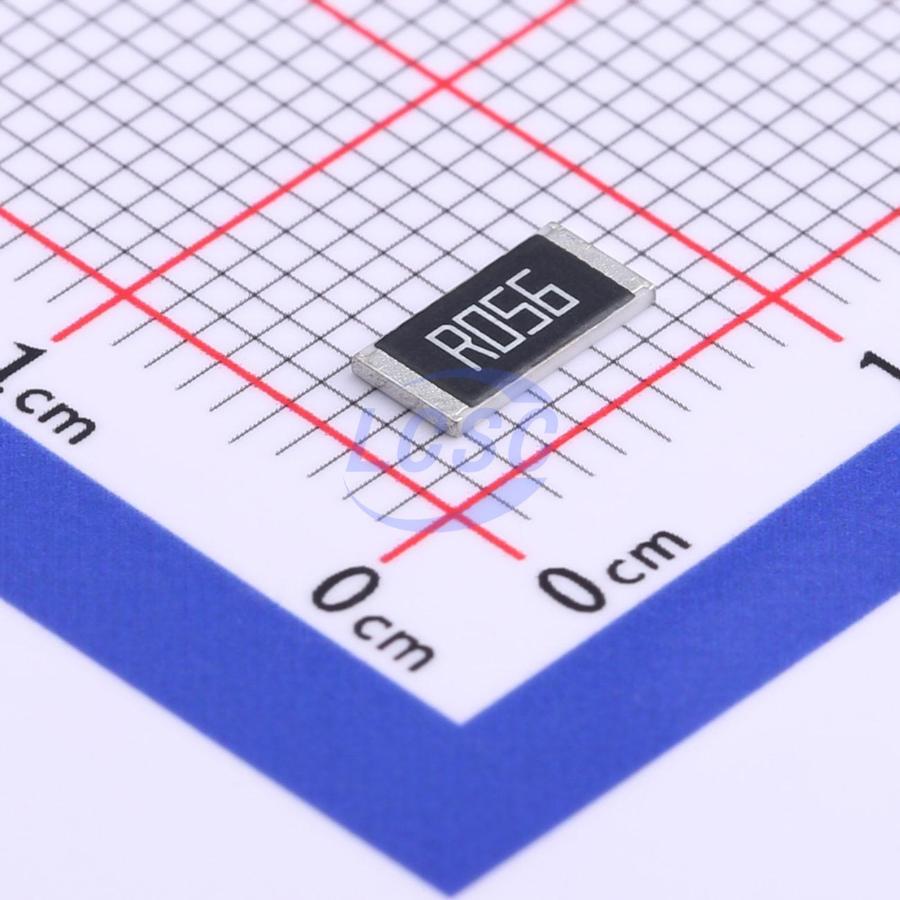

Резистор Yageo RL2512JK-070R056L — толстопленочный чип-резистор в корпусе 2512, предназначенный для работы в низкоомных цепях с высокими рабочими токами. Номинальное сопротивление компонента составляет 0,056 Ом с допуском ±5%, что делает его пригодным для использования в качестве измерительного шунта или элемента ограничения тока в силовых цепях питания.
Резистивный слой нанесен по толстопленочной технологии на керамическую подложку, а внешние выводы имеют покрытие из чистого олова, что обеспечивает надежную пайку при поверхностном монтаже. Рассеиваемая мощность резистора — 1 Вт, температурный коэффициент сопротивления не превышает ±800 ppm/°C, и это стоит учитывать при точных измерениях тока в широком температурном диапазоне.
Компонент относится к серии RL и сохраняет заявленные параметры в диапазоне температур от -55 до +125 °C, при этом предельная рабочая температура по классификации производителя достигает 155 °C. Класс влагостойкости корпуса — MSL 1, то есть резистор не требует специальных условий хранения перед пайкой и может храниться без ограничения по времени при нормальной влажности.
Серия RL охватывает сопротивления от 10 мОм до значений менее 1 Ом, что делает эту линейку заменой мощным выводным резисторам и шунтам там, где на плате критично место, а измерение тока нужно вести с минимальными потерями на самом резисторе.
Основные характеристики
- Корпус: 2512
- Сопротивление: 0,056 Ом
- Допуск: ±5%
- Номинальная мощность: 1 Вт
- Диапазон рабочих температур: от -55 до +125 °C
- Предельная рабочая температура: до +155 °C
- Температурный коэффициент сопротивления: ±800 ppm/°C
- Диапазон сопротивлений серии: от 10 мОм до менее 1 Ом
- Класс влагостойкости: MSL 1
- Покрытие выводов: олово (matte tin)
- Монтаж: поверхностный (SMD)
- Технология изготовления: толстопленочная
Где применяется
- Токоизмерительные шунты: определение силы тока по падению напряжения на известном сопротивлении
- Цепи питания и заряда аккумуляторов: ограничение пускового и зарядного тока
- Силовая электроника: балансировка токов в параллельных ветвях нагрузки
- Импульсные преобразователи: датчик тока в цепи обратной связи
