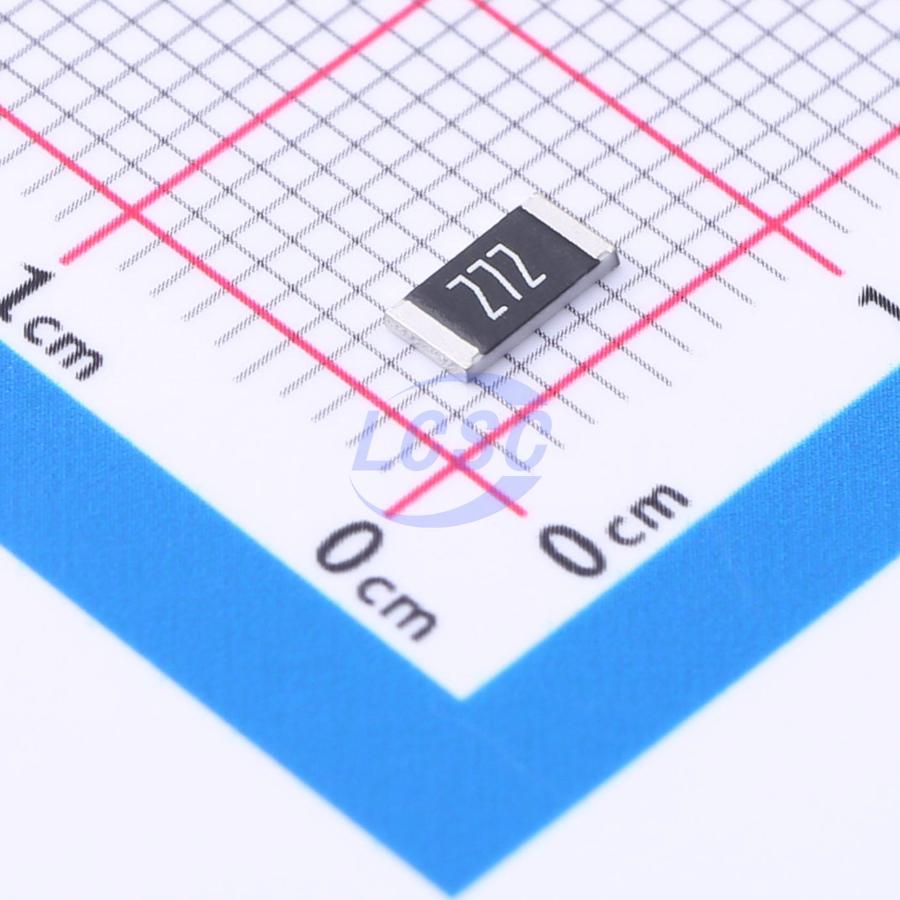

Резистор Yageo RC2010JK-072K7L — это толстопленочный компонент, предназначенный для поверхностного монтажа. Резистор входит в серию RC2010 и отличается повышенной номинальной мощностью по сравнению с корпусом 0603. Сопротивление составляет 2.7 кОм с допуском ±5%, номинальная мощность рассеивания — 0.75 Вт при температуре 70 °C. Максимальное рабочее постоянное напряжение ограничено 200 В, импульсное напряжение не должно превышать 500 В.
Компонент работает в широком диапазоне температур от −55 до +155 °C, температурный коэффициент сопротивления составляет ±100 ppm/°C. При термоударе допустимое изменение сопротивления ограничено ±1.0% + 0.05 Ω. При механическом изгибе изменение сопротивления не превышает ±1.0% + 0.05 Ω. Влагостойкость при стандартной влажности обеспечивает стабильность в пределах ±2.0% + 0.05 Ω.
Выводы выполнены из чистого олова (lead-free pure Tin) и покрывают не менее 95% припоем. Сопротивление изоляции гарантируется не менее 10 ГОм при постоянном напряжении. Резистор поставляется на полиэтиленовых катушках кратно 4000 единиц на 7-дюймовую (178 мм) ось. Максимальный ток при использовании как перемычка нулевого сопротивления составляет 10.0 А при номинальном значении 2.0 А. Корпус размером 5.0×2.5×0.55 мм позволяет плотно располагать компоненты на печатной плате.
Основные характеристики
Сопротивление 2.7 кОм с допуском 5%, мощность 0.75 Вт при 70 °C, максимальное напряжение 200 В, диапазон температур −55…+155 °C, типоразмер SMD 2010 (5.0×2.5 мм), выводы lead-free.
Где применяется
- Промышленные источники питания: делители напряжения, цепи обратной связи, токоограничение
- Системы управления двигателями: резисторы в силовых цепях и цепях зондирования тока
- Автомобильная электроника: блоки управления, датчики, схемы защиты
- Телекоммуникационное оборудование: согласующие резисторы, цепи фильтрации
Специалисты компании помогут подобрать резистор с требуемыми характеристиками, предложат эквивалент и рассчитают стоимость и срок доставки. Направьте запрос на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
