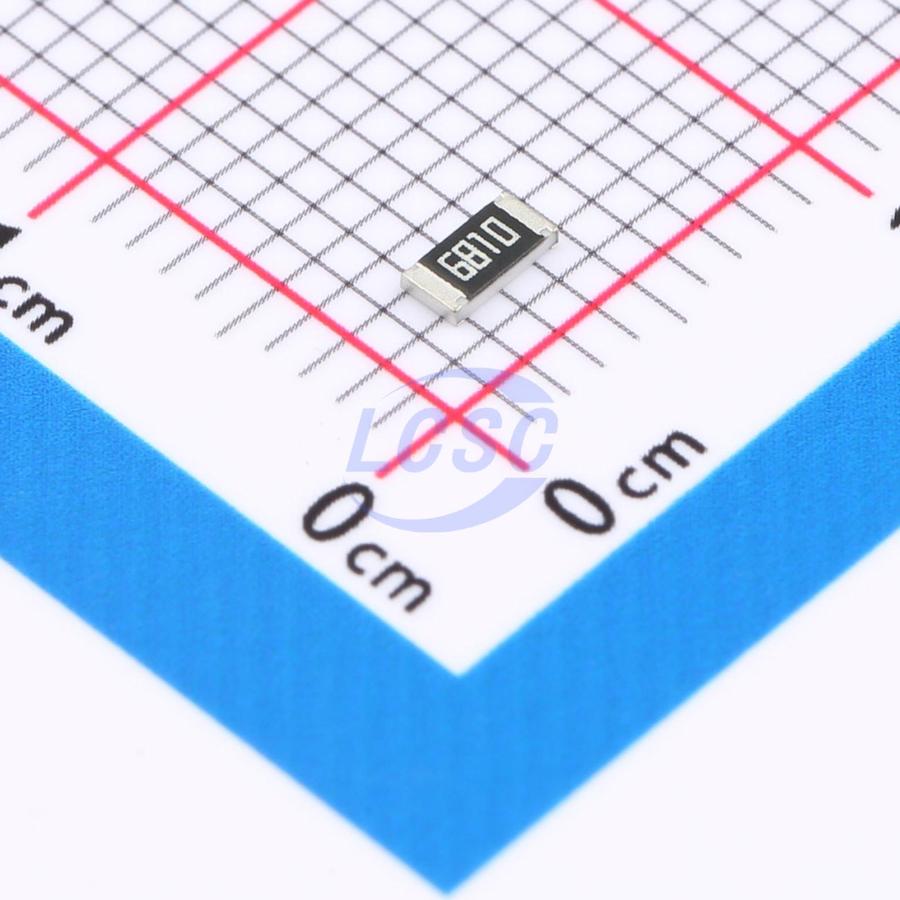

Резистор Yageo RC1206FR-07681RL — толстопленочный чип-резистор типоразмера 1206 номиналом 681 Ом с допуском ±1% для поверхностного монтажа. Рассчитан на рабочее напряжение до 200 В и рассеивание мощности 0,25 Вт. Типоразмер 1206 — наиболее распространённый размер SMD-резисторов, позволяющий монтировать компонент как автоматическими линиями, так и вручную. Выводы из чистого олова без свинца. Способность выдерживать импульсные перенапряжения до 400 В делает резистор защищённым от пиковых нагрузок в коммутируемых цепях.
Номинальное значение 681 Ом входит в E24-серию и часто применяется в цепях ограничения тока светодиодов, смещения каскадов, согласования импеданса. Допуск ±1% и температурный коэффициент ±100 ppm/°C обеспечивают стабильность параметров в диапазоне от −55 до +155 °C. Компонент пригоден как для аналоговых, так и для цифровых схем управления мощностью.
Основные характеристики
Резистор на 681 Ом, допуск ±1%, корпус 1206, SMD. Напряжение до 200 В, мощность 0,25 Вт, диапазон температур −55…+155 °C, максимальное перенапряжение 400 В.
Где применяется
- Светодиодное освещение: ограничение тока LED в индикаторах, таблицах, дисплеях и схемах подсветки
- Коммутация и управление: в цепях возбуждения транзисторов, базовых резисторах, приводе затвора МОП-транзисторов
- Телекоммуникации: согласование линий передачи, эмиттерные резисторы в усилителях малого сигнала
- Промышленная электроника: в преобразователях, контроллерах, датчиках с аналоговым выходом
Если требуется подбор эквивалента или уточнение сроков поставки, обратитесь к специалистам компании. Заявку направьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
