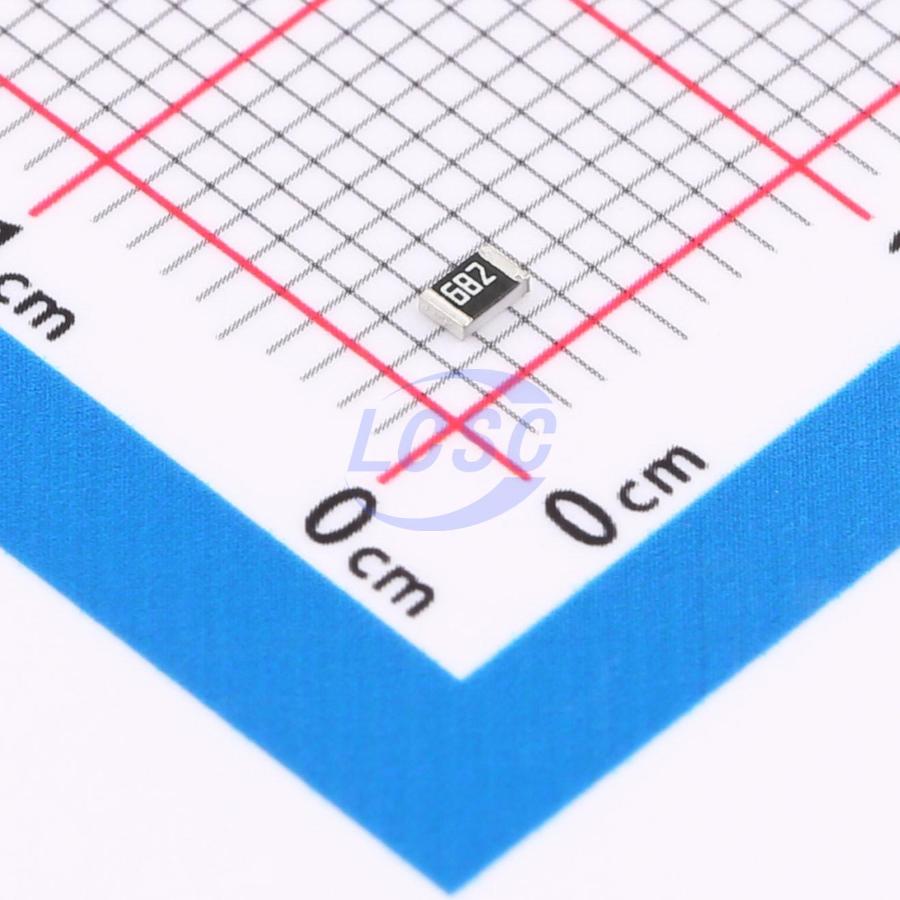

Резистор Yageo RC0805JR-076K8L — чип-резистор постоянного сопротивления для поверхностного монтажа, выполненный по толстоплёночной резистивной технологии. Компонент относится к серии универсальных резисторов Yageo RC и задаёт в цепи фиксированное сопротивление: ограничивает ток, формирует делитель напряжения или согласует уровни сигналов на печатной плате.
В этом исполнении номинальное сопротивление составляет 6,8 кОм с допуском ±5%, что покрывает большинство задач в аналоговых и цифровых схемах, где не требуется прецизионная точность. Номинальная рассеиваемая мощность — 125 мВт, номинальное рабочее напряжение — 150 В: при выборе резистора для конкретного узла эти значения сопоставляют с реальным током и падением напряжения на компоненте.
Резистор выполнен в корпусе типоразмера 0805 (метрическое обозначение 2012) размером 2 × 1,25 мм и монтируется методом поверхностного монтажа. Температурный коэффициент сопротивления ±100 ppm/°C показывает, насколько сильно меняется номинал при нагреве или охлаждении, а диапазон рабочих температур от -55 до +155 °C позволяет использовать компонент в широком спектре условий эксплуатации, включая автомобильную и промышленную электронику.
Резисторы такого номинала и допуска обычно применяют группами — как часть делителей напряжения, времязадающих RC-цепей или токоограничивающих цепочек для светодиодов и логических входов. Соответствие RoHS и стандартная лента-упаковка под автоматическую установку делают эту позицию удобной для серийного монтажа на автоматизированных линиях.
Основные характеристики
- Сопротивление: 6,8 кОм
- Допуск: ±5%
- Номинальная мощность: 125 мВт
- Номинальное напряжение: 150 В
- Корпус: 0805
- Монтаж: SMD
- Резистивная технология: толстоплёночная
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Рабочая температура: от -55 до +155 °C
- Габариты: 2 × 1,25 мм
Где применяется
- Делители напряжения: задание опорных уровней в аналоговых и измерительных узлах
- Токоограничение: ограничение тока через светодиоды и входы логических микросхем
- Подтягивающие цепи: фиксация уровня на цифровых линиях и портах микроконтроллеров
- Автомобильная и промышленная электроника: широкий диапазон рабочих температур подходит для жёстких условий эксплуатации
