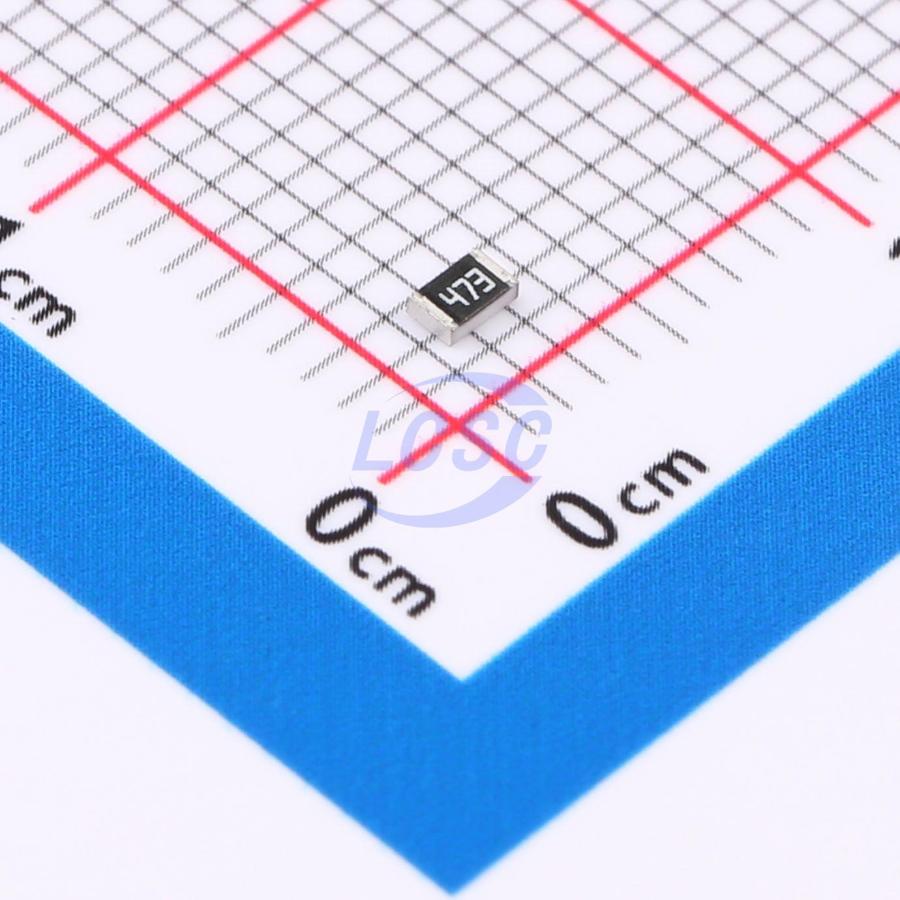

Резистор Yageo RC0805JR-0747KL — постоянный чип-резистор сопротивлением 47 кОм, выполненный по толстоплёночной технологии в корпусе типоразмера 0805. Компонент собран для поверхностного монтажа и применяется как элемент общего назначения — в цепях ограничения тока, делителях напряжения, подтягивающих резисторах и согласовании сигнальных линий.
Допуск номинала составляет 5%, что для большинства схем общего назначения достаточно и не требует последующей подборки или калибровки. Рассеиваемая мощность — 0,125 Вт, максимальное рабочее напряжение — 150 В, а кратковременное перенапряжение резистор выдерживает до 300 В. Такое сочетание параметров позволяет использовать деталь в цепях с бытовым и промышленным напряжением питания без риска пробоя.
Резистор сохраняет работоспособность в диапазоне температур от -55°C до +155°C, что покрывает как стандартные условия эксплуатации, так и более жёсткие требования промышленной электроники. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, поэтому номинал слабо смещается при нагреве платы или изменении температуры окружающей среды. Сопротивление изоляции корпуса — не менее 10 ГОм, что снижает утечки в высокоомных измерительных цепях.
Монтаж выполняется по стандартной SMD-технологии пайкой оплавлением. Выводы покрыты безсвинцовым составом на основе чистого олова, что соответствует требованиям современных производств без содержания свинца. Габариты компонента — 2,00×1,25×0,50 мм, что соответствует стандарту типоразмера 0805 и позволяет устанавливать резистор автоматическими линиями поверхностного монтажа наравне с другими SMD-компонентами серии RC0805.
Основные характеристики
- Сопротивление: 47 кОм
- Допуск: 5%
- Корпус: 0805
- Мощность рассеивания: 0,125 Вт
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Диапазон рабочих температур: от -55°C до +155°C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Сопротивление изоляции: не менее 10 ГОм
- Покрытие выводов: безсвинцовое, чистое олово
- Размеры: 2,00×1,25×0,50 мм
- Тип: толстоплёночный чип-резистор
Где применяется
- Делители напряжения: формирование опорных и измерительных напряжений в аналоговых узлах
- Ограничение тока: защита светодиодов, транзисторных каскадов и входов логических микросхем
- Подтягивающие цепи: фиксация уровня на неиспользуемых или открытых выводах цифровых схем
- Промышленная электроника: применение в узлах с расширенным диапазоном рабочих температур
