Резистор Yageo RC0805JR-072KL — постоянный чип-резистор номиналом 2 кОм в корпусе 0805, выполненный по толстоплёночной технологии для поверхностного монтажа. Компонент входит в серию RC0805 и рассчитан на работу в широком диапазоне температур с допуском по сопротивлению 5% по ряду E24.
Резистивный слой нанесён методом толстой плёнки на керамическую подложку, что обеспечивает стабильность номинала при циклических нагрузках и температурных перепадах. Номинальная мощность рассеивания — 0,125 Вт, максимальное рабочее напряжение — 150 В, а предельное импульсное перенапряжение ограничено на уровне 300 В. Температурный коэффициент сопротивления составляет ±100 ppm/°C, поэтому при нагреве корпуса номинал смещается незначительно.

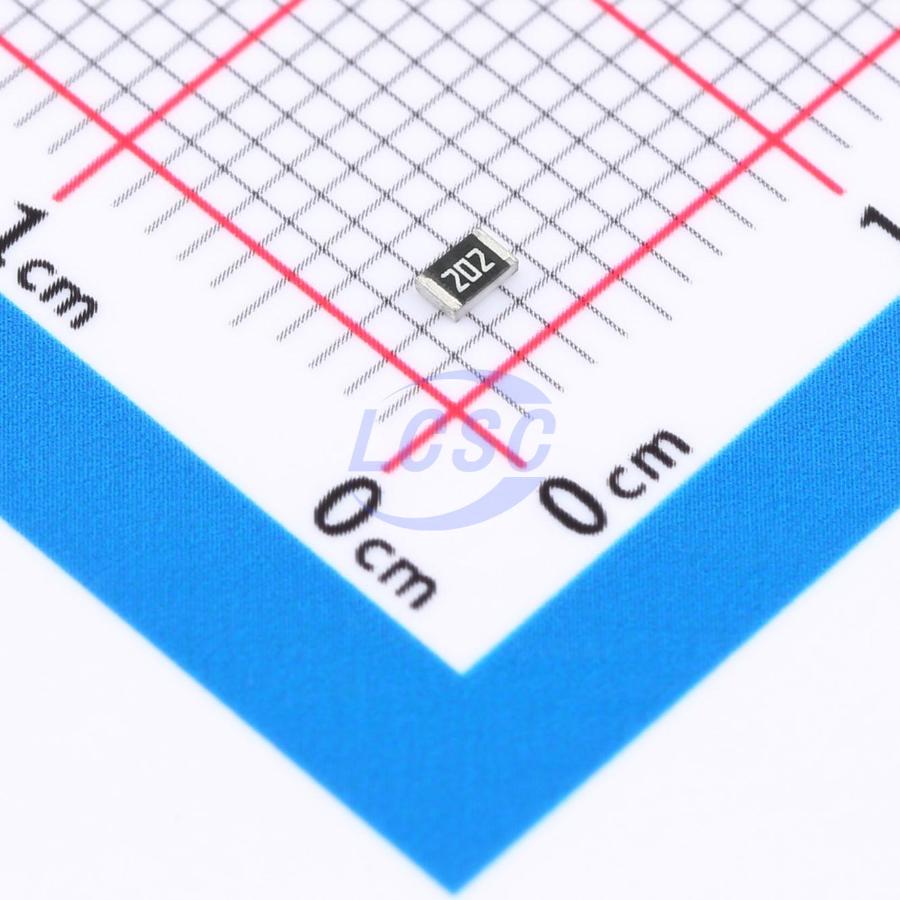

Маркировка на корпусе — 202, что соответствует записи номинала по системе E24 в три знака. Выводы резистора луженые оловом без содержания свинца, что соответствует требованиям RoHS и позволяет использовать компонент в бессвинцовых сборках. Сопротивление изоляции между выводами не менее 10 ГОм, что важно при использовании резистора в высокоомных измерительных цепях.
Габариты корпуса — 2,00×1,25×0,50 мм, что соответствует стандартному типоразмеру 0805 и позволяет заменять резистор аналогами других производителей без изменения посадочного места на плате.
Основные характеристики
- Сопротивление: 2 кОм
- Допуск: 5%
- Мощность: 0,125 Вт
- Корпус: 0805
- Конструкция: толстоплёночная
- Монтаж: SMD
- Диапазон рабочих температур: -55°C...+155°C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Максимальное рабочее напряжение: 150 В
- Диэлектрическая прочность: 300 В
- Сопротивление изоляции: ≥10 ГОм
- Размеры: 2,00×1,25×0,50 мм
- Маркировка: 202
Где применяется
- Делители напряжения: номинал 2 кОм с допуском 5% подходит для формирования опорных уровней в аналоговых цепях
- Токоограничение в цепях светодиодов и индикации: мощность 0,125 Вт достаточна для типовых сигнальных цепей на платах
- Подтягивающие и согласующие цепи: малые габариты 0805 позволяют устанавливать резистор на платах высокой плотности монтажа
- Промышленная и бытовая электроника с расширенным температурным диапазоном: работа от -55°C до +155°C допускает применение в устройствах, работающих вне помещений
Специалисты «Азияторга» подберут точный аналог позиции под доступные на складе партии, предложат замену при необходимости и рассчитают срок поставки под заказ. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
