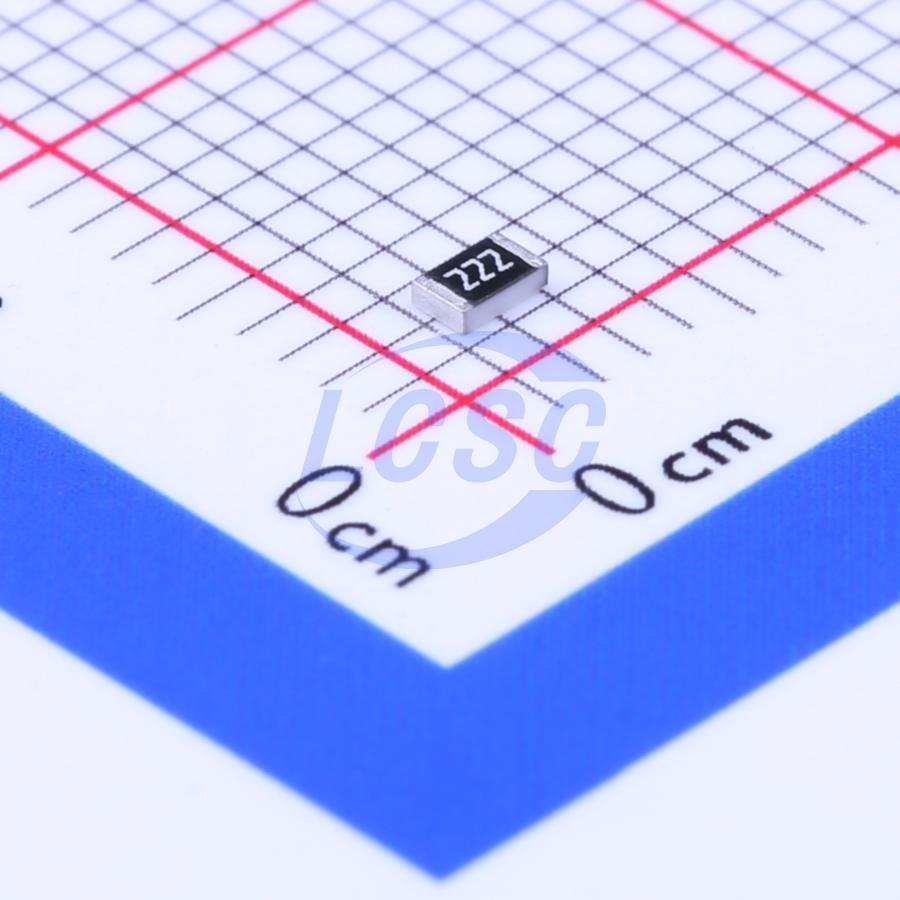

Резистор Yageo RC0805JR-072K2L — постоянный чип-резистор поверхностного монтажа с номинальным сопротивлением 2,2 кОм. Резистивный элемент выполнен по толстоплёночной технологии на керамическом основании и защищён покрытием сверху, что даёт стабильные параметры при пайке и последующей работе платы.
Корпус выполнен в типоразмере 0805 размерами 2,00×1,25×0,50 мм — распространённый формат для SMD-резисторов, совместимый с автоматической установкой на большинстве линий поверхностного монтажа. Допуск сопротивления ±5% соответствует ряду E24 и достаточен для схем общего назначения, где не требуется прецизионная точность номинала.
Резистор рассчитан на номинальную мощность 0,125 Вт (1/8 Вт) и максимальное рабочее напряжение 150 В; кратковременно допускается перенапряжение до 300 В, на этом же уровне нормирована диэлектрическая прочность изоляции. Рабочий диапазон температур — от -55 до +155°C, температурный коэффициент сопротивления ±100 ppm/°C, поэтому номинал слабо смещается при нагреве компонента током или окружающей средой.
Выводы изготовлены из чистого олова без содержания свинца, что соответствует требованиям RoHS. Компоненты поставляются намотанными на катушку диаметром 7 дюймов — такая упаковка удобна для установки на автоматических линиях с ленточной подачей и для хранения на складе партиями.
Основные характеристики
- Сопротивление: 2,2 кОм
- Допуск: ±5%
- Номинальная мощность: 0,125 Вт (1/8 Вт)
- Корпус: 0805 (2,00×1,25×0,50 мм)
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Диапазон рабочих температур: от -55°C до +155°C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Материал выводов: чистое олово, без свинца
- Упаковка: катушка диаметром 7 дюймов
Где применяется
- Ограничение тока: защита сигнальных и питающих цепей от превышения тока
- Делители напряжения: формирование опорных уровней в аналоговых каскадах
- Подтяжка сигналов: pull-up и pull-down резисторы в цифровых и микроконтроллерных схемах
- Токозадающие цепи индикации: ограничение тока светодиодов в компактных устройствах
