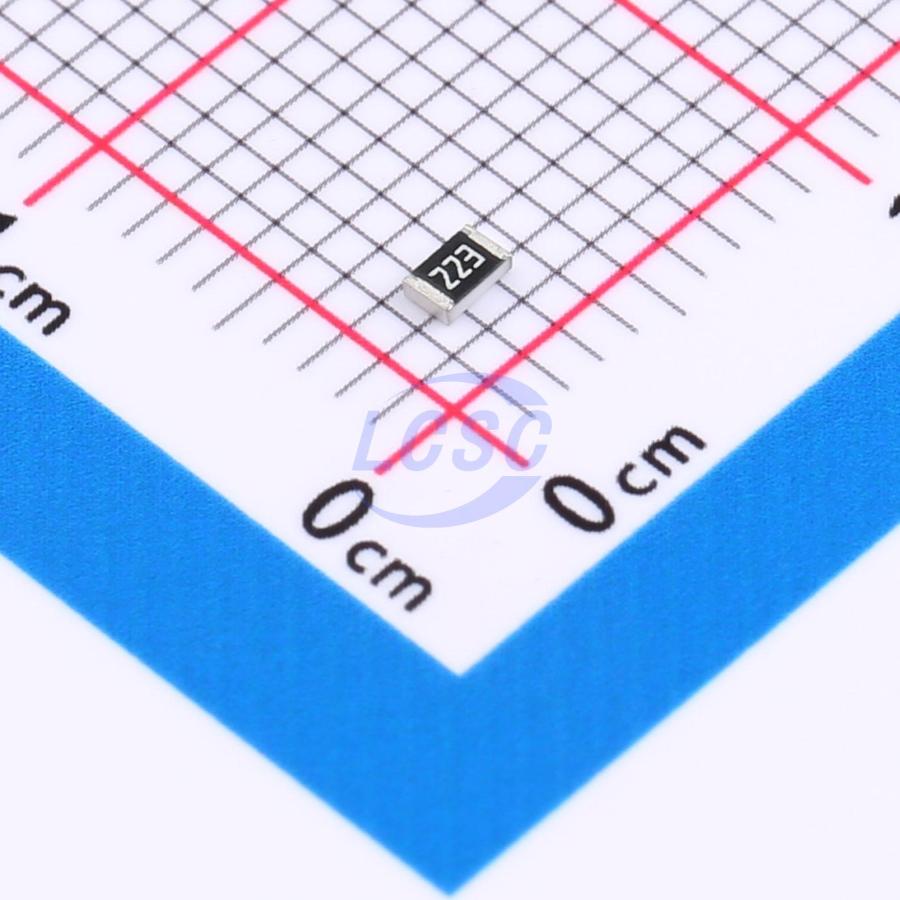

Резистор Yageo RC0805JR-0722KL — постоянный чип-резистор номиналом 22 кОм в корпусе типоразмера 0805, изготовленный по толстоплёночной технологии. Устройство рассчитано на поверхностный монтаж и применяется как элемент общего назначения в делителях напряжения, цепях ограничения тока и подтягивающих цепях цифровых линий.
Допуск номинала составляет 5%, что соответствует резисторам широкого применения без прецизионных требований к точности. Температурный коэффициент сопротивления — ±100 ppm/°C: при нагреве от комнатной температуры до предельных +155°C сопротивление меняется в пределах, приемлемых для большинства аналоговых и цифровых узлов, не требующих термокомпенсации.
Номинальная мощность рассеивания резистора — 0.125 Вт, номинальное рабочее напряжение — 52.4 В, максимально допустимое рабочее напряжение — 150 В. Кратковременно резистор выдерживает перенапряжение и электрическую прочность изоляции до 300 В, а сопротивление изоляции корпуса — не менее 10 ГОм, что важно при монтаже в цепях с повышенным потенциалом относительно платы.
Диапазон рабочих температур — от -55°C до +155°C, что позволяет использовать резистор в оборудовании с широким температурным диапазоном эксплуатации, включая уличную и промышленную аппаратуру. Выводы покрыты чистым оловом без содержания свинца, корпус имеет размеры 2.00×1.25×0.50 мм с допуском ±0.10 мм по каждой стороне.
Основные характеристики
- Сопротивление: 22 кОм
- Допуск: 5%
- Номинальная мощность: 0.125 Вт
- Номинальное напряжение: 52.4 В
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Электрическая прочность изоляции: 300 В
- Сопротивление изоляции: ≥10 ГОм
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Корпус: 0805 (2.00×1.25×0.50 мм)
- Технология изготовления: толстоплёночная
- Монтаж: поверхностный (SMD)
- Покрытие выводов: чистое олово, без свинца
Где применяется
- Делители напряжения: задание опорных и измерительных уровней в аналоговых цепях
- Ограничение тока: защита светодиодов, транзисторных ключей и входов микросхем
- Подтягивающие и стягивающие цепи: формирование логических уровней на цифровых линиях
- Промышленная и уличная электроника: узлы, работающие в расширенном диапазоне температур
