Резистор Yageo RC0805JR-071K2L — постоянный толстоплёночный чип-резистор общего назначения номиналом 1,2 кОм, выполненный в корпусе типоразмера 0805 для поверхностного монтажа. Резистивный слой нанесён по технологии толстой плёнки, выводы изготовлены из чистого олова без содержания свинца, что соответствует требованиям бессвинцовой сборки.

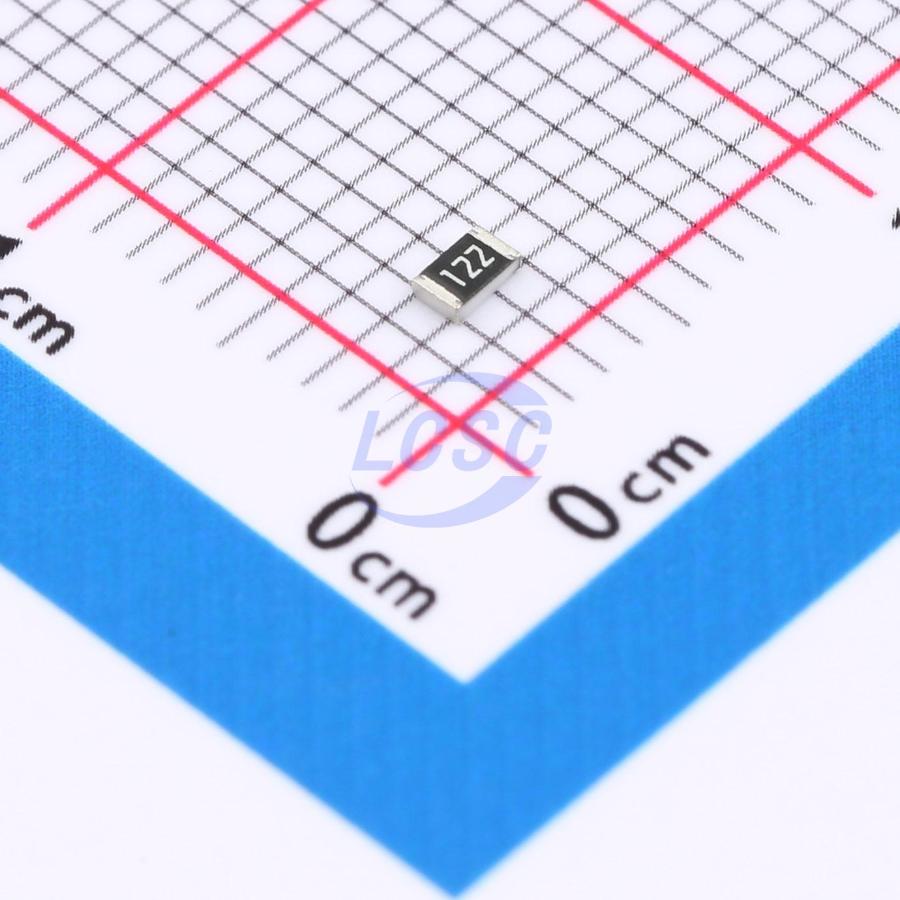

Исполнение JR-07 относится к линейке резисторов с допуском 5 % и диапазоном номиналов от 1 Ом до 22 МОм в рамках серии. Маркировка на корпусе — 122, что соответствует записи номинала 1,2 кОм в трёхзначном коде. Компонент рассчитан на монтаж методом пайки оплавлением и поставляется на катушках для автоматизированной установки.
Номинальная мощность рассеивания — 0,125 Вт при температуре корпуса до 70°C, номинальное рабочее напряжение — 150 В, максимальное кратковременное перенапряжение — 300 В в течение 5 секунд. Рабочий диапазон температур — от -55°C до +155°C, диэлектрическая прочность изоляции — 300 В.
Габариты резистора — длина 2,00±0,10 мм, высота 0,50 мм, ширина контактных площадок 0,35±0,20 мм с обеих сторон. Компонент упаковывается на катушки диаметром 7, 10 или 13 дюймов вместимостью от 5000 до 20000 штук, что позволяет выбрать партию под объём монтажа.
Основные характеристики
- Сопротивление: 1,2 кОм
- Допуск: 5 %
- Корпус: 0805
- Монтаж: SMD
- Номинальная мощность: 0,125 Вт
- Номинальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Диапазон рабочих температур: от -55°C до +155°C
- Материал выводов: чистое олово, без свинца
- Маркировка: 122
- Длина: 2,00±0,10 мм
- Высота: 0,50 мм
Где применяется
- Делители напряжения: задание опорных уровней в измерительных и управляющих цепях
- Токоограничение: защита светодиодов, транзисторных ключей и входов микросхем от превышения тока
- Подтягивающие цепи: формирование логических уровней на цифровых линиях и шинах интерфейсов
- Согласование и фильтрация: элементы RC-цепочек в аналоговых узлах бытовой и промышленной электроники
