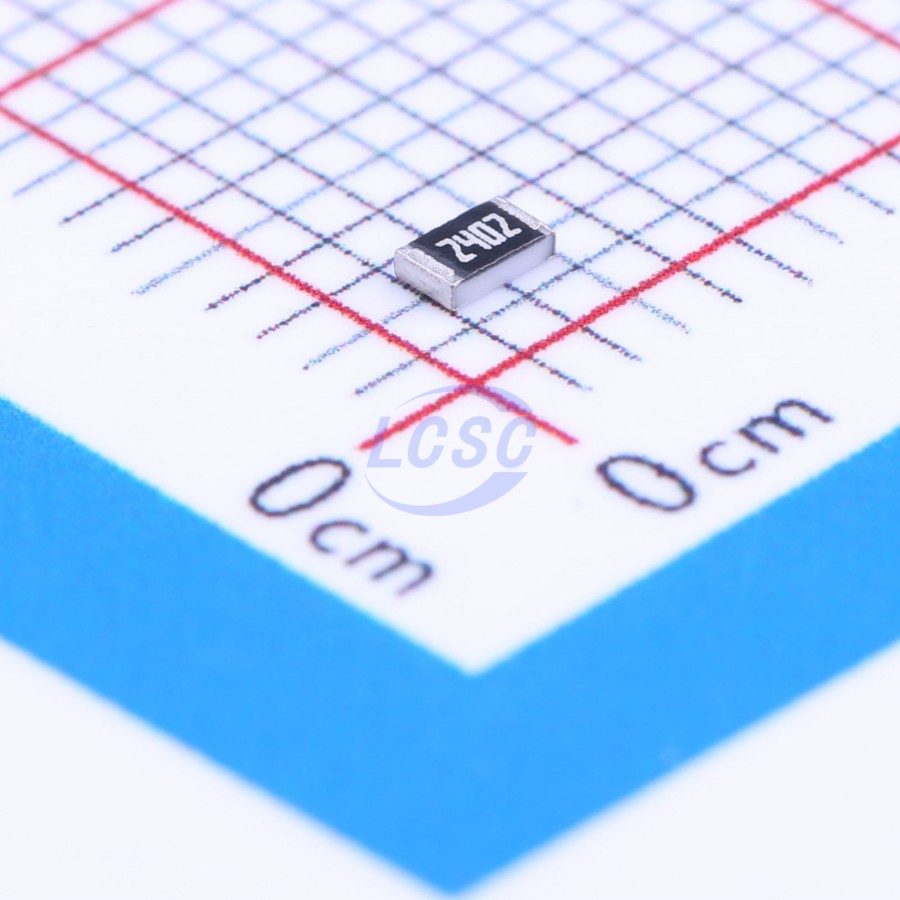

Резистор Yageo RC0805FR-0724KL — постоянный чип-резистор поверхностного монтажа номиналом 24 кОм с допуском ±1%. Резистивный элемент нанесён по толстоплёночной технологии на керамическое основание, а лазерная подгонка номинала после нанесения плёнки даёт более высокую точность сопротивления, чем у резисторов общего назначения с допуском ±5%.
Сверху резистивный слой закрыт защитным эпоксидным покрытием, а выводы выполнены никелем с покрытием оловом (matte tin) — такое сочетание повышает стойкость компонента к механическим и климатическим воздействиям при хранении и монтаже. Корпус выполнен в типоразмере 0805 размерами 2,00×1,25×0,50 мм, стандартном для SMD-резисторов этого класса точности.
Компонент рассчитан на номинальную мощность 0,125 Вт (1/8 Вт) и максимальное рабочее напряжение 150 В, кратковременная перегрузка допускается до 300 В — на этом же уровне нормирована диэлектрическая прочность изоляции. Рабочий диапазон температур — от -55 до +155°C, температурный коэффициент сопротивления ±100 ppm/°C: для резистора с допуском ±1% этот параметр особенно важен, так как ограничивает уход номинала при разогреве платы.
Класс влагочувствительности корпуса — MSL 1, то есть компонент не имеет ограничений по времени нахождения на открытом воздухе перед пайкой и не требует особых условий хранения после вскрытия упаковки. Резисторы поставляются на катушках диаметром 7 дюймов для стандартной ленточной подачи на линиях поверхностного монтажа.
Основные характеристики
- Сопротивление: 24 кОм
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт (1/8 Вт)
- Корпус: 0805 (2,00×1,25×0,50 мм)
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Диапазон рабочих температур: от -55°C до +155°C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Класс влагочувствительности: MSL 1
- Выводы: никель с покрытием оловом (matte tin)
Где применяется
- Прецизионные делители напряжения: цепи обратной связи и опорные уровни, где важна точность номинала
- Измерительные и калибровочные схемы: узлы с малой допустимой погрешностью резистивных элементов
- Согласующие цепи: токозадающие и согласующие резисторы в аналоговых трактах
- Промышленная и измерительная электроника: платы с плотным SMD-монтажом и повышенными требованиями к точности
Специалисты «Азияторга» подберут нужный номинал под вашу схему, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
