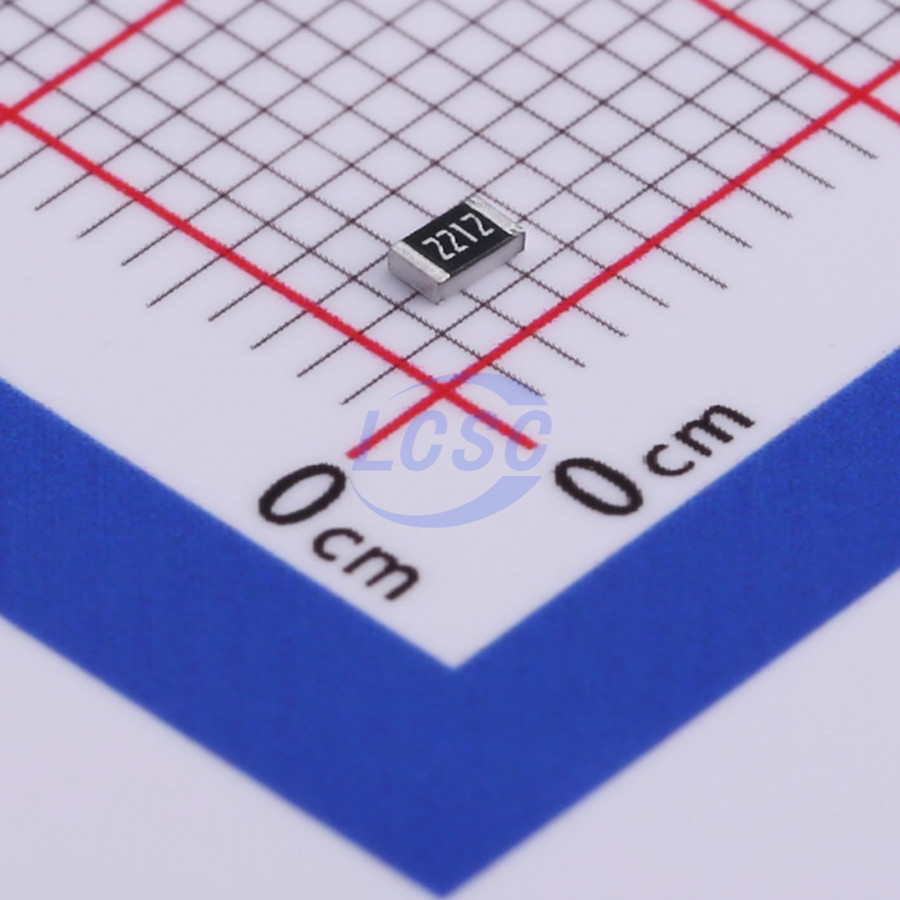

Резистор Yageo RC0805FR-0722K1L — постоянный толстоплёночный чип-резистор общего назначения номиналом 22,1 кОм в корпусе типоразмера 0805 для поверхностного монтажа. Резистивный элемент выполнен по технологии толстой плёнки, выводы — из чистого олова без содержания свинца.
Исполнение FR-07 отличается от массовых серий допуском 1 % вместо стандартных 5 %, что даёт более точное соответствие расчётному номиналу без подбора и калибровки на плате. Диапазон номиналов серии с допуском 1 % — от 1 Ом до 10 МОм.
Номинальная мощность рассеивания — 0,125 Вт, номинальное рабочее напряжение — 150 В, максимальное кратковременное перенапряжение — 300 В. Сопротивление изоляции — не менее 10 ГОм, рабочий диапазон температур — от -55°C до +155°C.
Габариты резистора — длина 2,00±0,10 мм, высота 0,50±0,10 мм, ширина контактных площадок 0,35±0,20 мм с обеих сторон. Компонент поставляется на катушке диаметром 7 дюймов вместимостью 5000 штук, что удобно для мелко- и среднесерийного монтажа.
Основные характеристики
- Сопротивление: 22,1 кОм
- Допуск: 1 %
- Корпус: 0805
- Монтаж: SMD
- Номинальная мощность: 0,125 Вт
- Номинальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Сопротивление изоляции: не менее 10 ГОм
- Диапазон рабочих температур: от -55°C до +155°C
- Материал выводов: чистое олово, без свинца
- Длина: 2,00±0,10 мм
- Высота: 0,50±0,10 мм
Где применяется
- Прецизионные делители напряжения: измерительные цепи и обратные связи, где важна точность номинала
- Опорные и задающие цепи: узлы АЦП, ЦАП и источников питания с обратной связью
- Токоограничение: защита активных компонентов в аналоговых и цифровых схемах
- Фильтрация и согласование: RC-цепочки в контрольно-измерительной и промышленной аппаратуре
