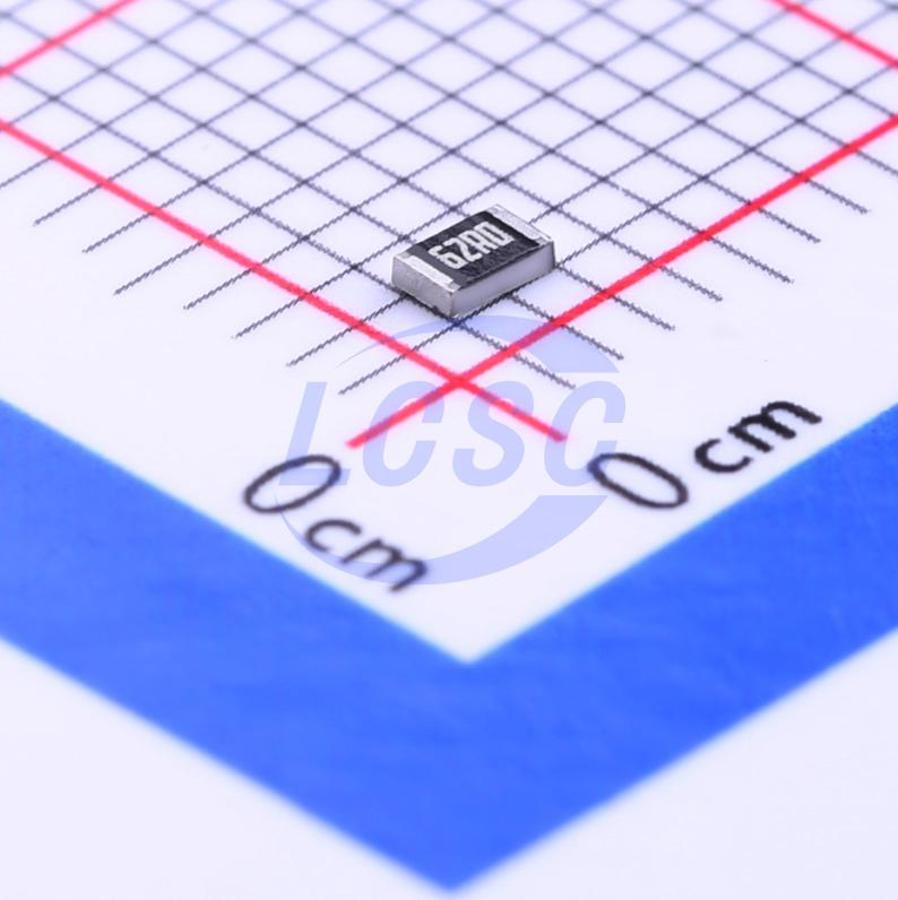

Резистор Yageo RC0805 RC0805FR-0762RL — толстопленочный чип-резистор из серии RC0805, выполненный на основе керамического основания с резистивной плёнкой. Номинальное сопротивление 62 Ом, допуск ±1% обеспечивает точность, достаточную для большинства схем управления и развязки. Номинальная мощность рассеивания 0,125 Вт (1/8 Вт) рассчитана на температуру окружающей среды 70°C, что соответствует стандартным условиям для поверхностно-монтируемых компонентов.
Типоразмер 0805 (2,0 × 1,25 × 0,85 мм) обеспечивает компактность монтажной платы, при этом корпус содержит медные выводы с чистым оловом, соответствующие требованиям RoHS. Максимальное рабочее напряжение 150 В, диапазон рабочих температур от −55°C до +155°C гарантирует стабильность параметров в сложных климатических условиях. Температурный коэффициент ±100 ppm/°C указывает на слабую зависимость сопротивления от колебаний температуры.
Основные характеристики
Точностный резистор 62 Ом (±1%) в корпусе 0805 с мощностью 0,125 Вт и напряжением 150 В. Температурный коэффициент ±100 ppm/°C, рабочий диапазон −55…+155°C, сопротивление изоляции не менее 10 ГОм.
Где применяется
- Согласование импеданса: использование в цепях согласования сигналов между микроконтроллерами, операционными усилителями и внешними устройствами для исключения отражений
- Цепи управления и логики: ограничение токов в линиях GPIO, подключение резисторов pull-up/pull-down к логическим входам микросхем
- Схемы сенсорной измерительной техники: формирование цепей обратной связи в датчиках температуры, давления и уровня жидкости
- Фильтрация сигналов: построение RC-фильтров и развязывающих цепей в аналоговых трактах
