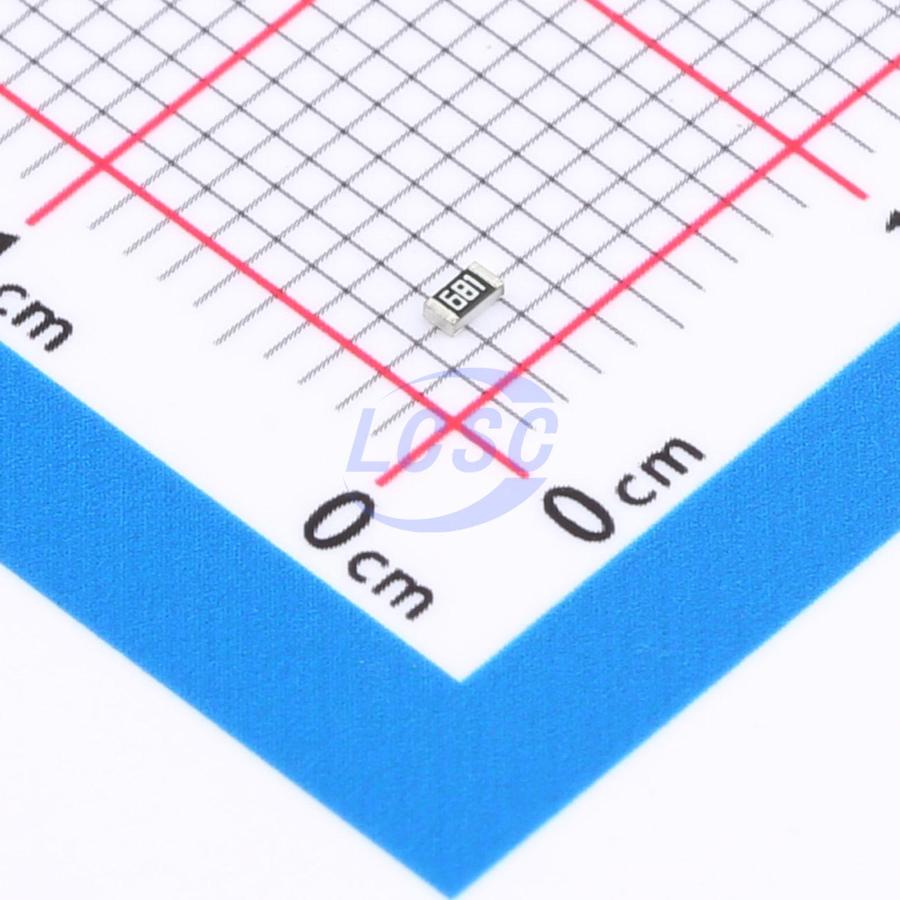

Резистор Yageo RC0603JR-07680RL — чип-резистор размера 0603 с номиналом 680 Ом и допуском ±5%. Номинальная мощность 0,1 Вт при 70°C. Данный номинал входит в стандартные ряды E12 и E24 и типичен для ограничения тока в светодиодных цепях, входных развязывающих резисторов и согласования импедансов в малосигнальных ВЧ приложениях.
Температурный коэффициент ±100 ppm/°C. Рабочий диапазон −55…+155°C. Максимальное рабочее напряжение 50 В, максимальное переходящее напряжение 100 В. Сопротивление изоляции не менее 10 ГОм, диэлектрическая прочность 100 В. Номинальный ток при использовании как перемычка 1,0 А, максимальный ток 2,0 А.
Выводы из чистого олова (lead-free) имеют ширину 0,25 мм ± 0,15 мм. Размеры в корпусе 0603: длина 1,6 мм ± 0,1 мм, ширина 0,8 мм ± 0,1 мм, высота 0,45 мм ± 0,1 мм. Поставляется на 7-дюймовой катушке (5000 шт). Компонент прошёл испытания на стойкость к термошоку, тепловому удару при пайке и механическим нагрузкам в соответствии с промышленными стандартами.
Основные характеристики
Чип-резистор 0603, 680 Ом ±5%, мощность 0,1 Вт. Диапазон −55…+155°C, ТКС ±100 ppm/°C. Максимальное напряжение 50 В. Маркировка E12/E24 стандартного ряда.
Где применяется
- Ограничение тока светодиода: резисторы в цепях управления маломощными индикаторными светодиодами
- Входные развязывающие цепи: сопротивление между землёй и входом логических компонентов
- Согласование импеданса: резисторы согласования в малосигнальных ВЧ цепях и кабельных терминаторах
- Цепи смещения: резисторы смещения в маломощных каскадах усиления и предусилителях
Специалисты компании подберут позицию, предложат аналоги и рассчитают срок поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
