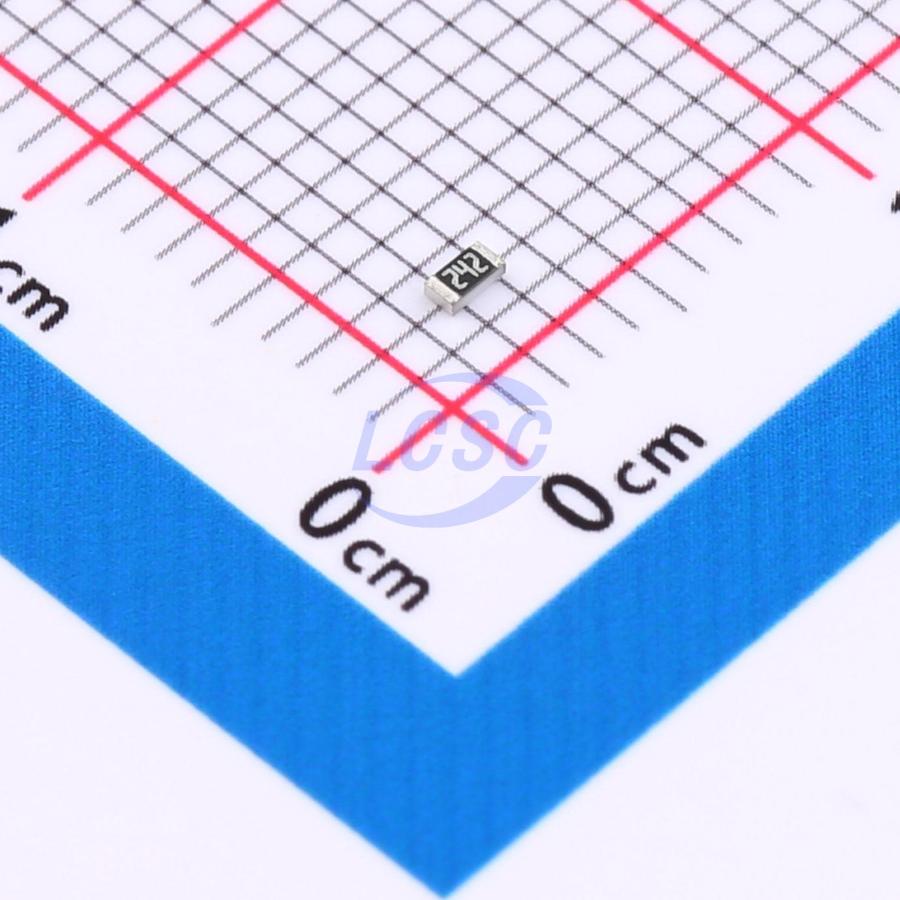

Резистор Yageo RC0603JR-072K4L — толстопленочный чип-резистор в корпусе 0603 для поверхностного монтажа, предназначенный для сигнальных приложений с общими требованиями к точности. Сопротивление 2,4 кОм с допуском ±5% применяется в цепях ограничения тока, резистивных делителях и сетях смещения, где высокая точность менее критична, чем стоимость и наличие. Номинальная мощность 0,1 Вт соответствует маломощным сигнальным схемам; максимальное рабочее напряжение 50 В типично для логических и аналоговых приложений низкого давления.
Диапазон рабочих температур от −55°C до +155°C обеспечивает применение в промышленных условиях, включая автомобильную электронику. Коэффициент температурного сопротивления ±100 ppm/°C гарантирует приемлемую стабильность характеристик при колебаниях температуры. Толстопленочная конструкция на керамической подложке обеспечивает механическую прочность и стойкость к вибрации, солевому туману и циклам нагрева.
Выводы из чистого олова без свинца обеспечивают надёжное паяние волной и оплавлением в условиях автоматизированной сборки. Резистор поставляется на стандартных катушках диаметром 178 мм по 5000 единиц, что позволяет использовать его в массовом производстве с минимальными потерями. Бюджетная цена в сочетании с надёжностью делает компонент популярным выбором для некритичных по точности приложений.
Основные характеристики
Резистор общего назначения 2,4 кОм ±5%, корпус 0603, 0,1 Вт, напряжение до 50 В, диапазон −55...+155°C. Выводы без свинца, температурный коэффициент ±100 ppm/°C, экономичный выбор для массового производства.
Где применяется
- Ограничение тока светодиодов: в индикаторных схемах, где точность не критична, а важна стоимость компонента
- Резистивные делители: в цепях масштабирования сигналов с допустимым разбросом параметров
- Сети смещения: в базовых и затворных цепях транзисторов для задания рабочих точек
- Фильтры общего применения: в RC-цепях и сетях подавления помех, где допуск ±5% приемлем
