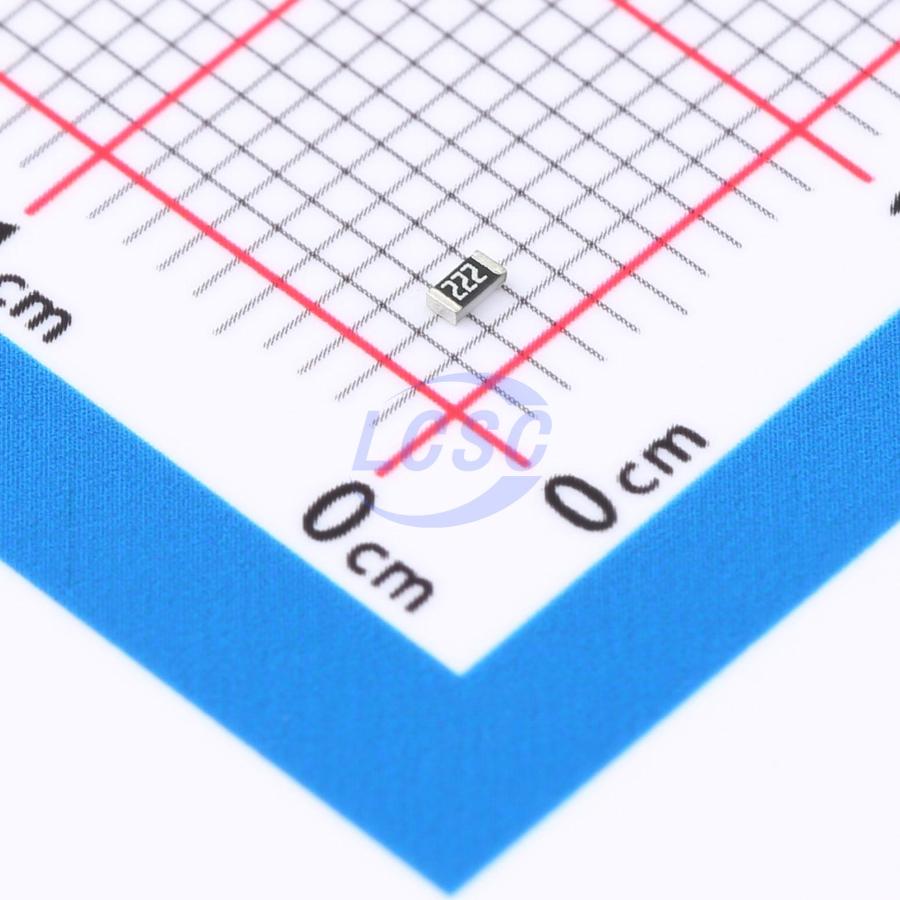

Резистор Yageo RC0603JR-072K2L — толстопленочный ЧИП-резистор типоразмера 0603 номиналом 2,2 кОм с допуском ±5%. Позиция предназначена для поверхностного монтажа пайкой оплавлением и волной. Компактность корпуса и надёжность делают резистор пригодным как для гражданских, так и для промышленных приложений с повышенными требованиями к стабильности.
Номинальная мощность 0,1 Вт (1/10 Вт) при 70°С обеспечивает рассеивание энергии в маломощных сигнальных и цепях управления. Максимальное рабочее напряжение 50 В соответствует логическим и низковольтным аналоговым приложениям. Максимальное напряжение перегрузки 100 В обеспечивает защиту при скачках напряжения и переходных процессах. Диэлектрическая прочность 100 В гарантирует надёжность при испытаниях. Номинальный ток через резистор составляет 6,7 мА (рассчитан из мощности и номинала).
Рабочий диапазон от −55°С до +155°С охватывает полный спектр промышленных условий. Температурный коэффициент ±100 ppm/°C обеспечивает предсказуемый дрейф при колебаниях температуры окружающей среды. Допуск ±5% типичен для резисторов общего применения и подходит для большинства цепей обработки сигналов. Выводы изготовлены из чистого олова (lead-free), что соответствует требованиям экологичности и совместимо с современной технологией пайки. Маркировка «222» (три цифры) на корпусе облегчает визуальную идентификацию позиции.
Размеры 1,6 × 0,8 × 0,45 мм позволяют достигать хорошей плотности размещения компонентов на печатной плате. Номинал 2,2 кОм часто используется в цепях управления, делителях напряжения и сборках с операционными усилителями. Резистор упакован в бобины по 5000 единиц на 7-дюймовый обод (178 мм), что облегчает автоматический монтаж. Стабильность параметров и надёжность серии RC_L подтверждены многолетним применением в массовом производстве потребительской и промышленной электроники.
Основные характеристики
Толстопленочная технология, номинал 2,2 кОм при допуске ±5%, мощность 0,1 Вт при 70°С, рабочее напряжение 50 В, диапазон температур −55...+155°С, температурный коэффициент ±100 ppm/°C, маркировка 222.
Где применяется
- Цепи обработки сигналов: резисторы используются в фильтрах, делителях напряжения и сборках с операционными усилителями
- Системы управления: резисторы применяются в цепях обратной связи и управления нагрузками
- Портативные и промышленные приборы: широкий диапазон температур обеспечивает работоспособность в различных климатических условиях
- Потребительская электроника: 0603 — стандартный типоразмер, активно применяемый в бытовых устройствах
Специалисты компании подберут резистор под требования вашей схемы, предложат аналоги и рассчитают сроки поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
