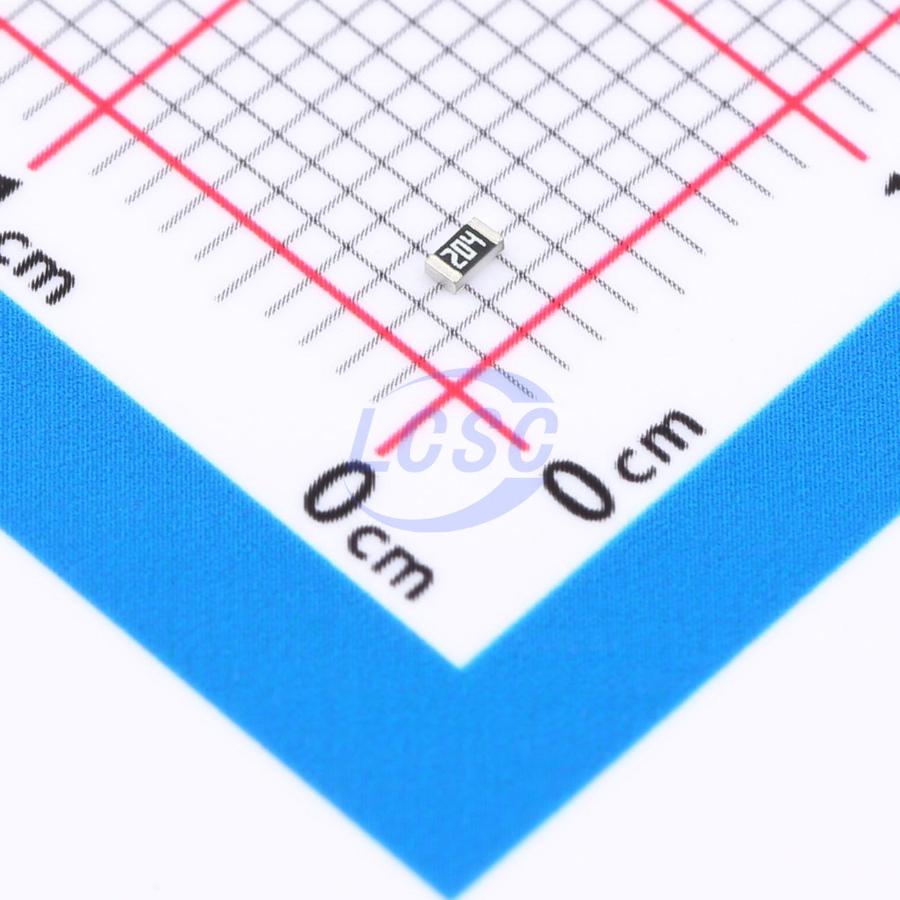

Резистор Yageo RC0603JR-07200KL — чип-резистор типоразмера 0603 с номиналом 200 кОм и допуском ±5%. Компонент рассчитан на мощность 0,1 Вт и номинальное рабочее напряжение 50 В. Диапазон рабочих температур от −55 до +155 °C позволяет использовать его в различных условиях эксплуатации.
Размеры корпуса: длина 1,6 мм (допуск ±0,1), ширина 0,8 мм (допуск ±0,10), высота 0,45 мм (допуск ±0,10). Максимальное перенапряжение ограничено 100 В. Температурный коэффициент ±100 ppm/°C обеспечивает приемлемую стабильность параметров при изменении температуры.
Выводы выполнены из чистого олова без свинца (lead-free). Резистор имеет толстопленочную конструкцию (thick film) с шириной вывода 0,25 мм (допуск ±0,15 мм). Номинальный ток составляет 1,0 А, максимальный ток 2,0 А. Сопротивление перемычки менее 0,05 Ом, что позволяет использовать компонент как нулевое сопротивление при необходимости.
Основные характеристики
Высокоомный резистор 200 кОм точностью ±5 % мощностью 0,1 Вт в корпусе 0603, номинальное напряжение 50 В (перегрузка 100 В), диапазон −55...+155 °C, коэффициент ±100 ppm/°C.
Где применяется
- Делители напряжения: схемы опорного напряжения, регуляторы напряжения
- Схемы обратной связи: операционные усилители, стабилизаторы
- Входные фильтры: аналоговые цепи, измерительные приборы
- Промышленная автоматика: датчики, схемы управления
Компания поможет подобрать нужный номинал резистора, предложит аналоги и рассчитает сроки доставки. Направьте запрос на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
