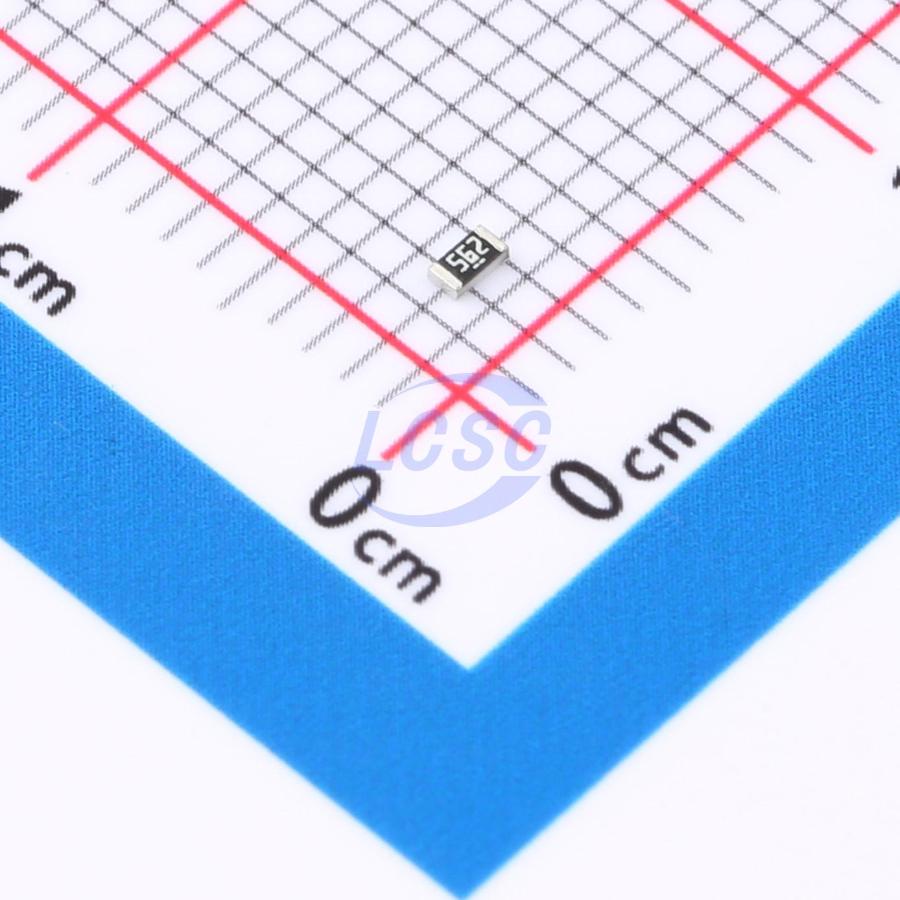

Резистор Yageo RC0603FR-075K6L предназначен для поверхностного монтажа на печатные платы высокой плотности. Компонент входит в серию RC0603 и построен на толстопленочной резистивной технологии. Сопротивление номиналом 5.6 кОм обеспечивается лазерной подгонкой, что позволяет достичь точности 1%. Номинальное отклонение составляет ±0.05 Ω плюс ±1% от номинального значения.
Номинальная мощность рассеивания — 0.1 Вт при температуре 70 °C. Максимальное рабочее постоянное напряжение ограничено 50 В, импульсное напряжение не должно превышать 100 В. Диапазон рабочих температур простирается от −55 до +155 °C, температурный коэффициент сопротивления остаётся в пределах ±100 ppm/°C. При термоударе допустимое изменение сопротивления не превышает ±0.5% + 0.05 Ω.
Выводы выполнены из чистого олова (lead-free pure Tin) и покрывают не менее 95% припоем. Сопротивление изоляции гарантируется не менее 10 ГОм при 500 В. Компонент устойчив к механическим нагрузкам при изгибе. Резистор поставляется на полиэтиленовых катушках кратно 5000 единиц на 7-дюймовую (178 мм) ось. Максимальный ток при использовании как перемычка составляет 2.0 А при номинальном значении 1.0 А.
Основные характеристики
Сопротивление 5.6 кОм с допуском 1%, мощность 0.1 Вт при 70 °C, максимальное напряжение 50 В, диапазон рабочих температур −55…+155 °C, типоразмер SMD 0603 (1.6×0.8 мм), выводы lead-free.
Где применяется
- Портативная электроника: смартфоны, планшеты, портативные приёмники
- Промышленная автоматика: контроллеры, датчики, модули управления
- Бытовая техника: источники питания, LED-драйверы, схемы регулирования
- Коммуникационное оборудование: маршрутизаторы, адаптеры, преобразователи
