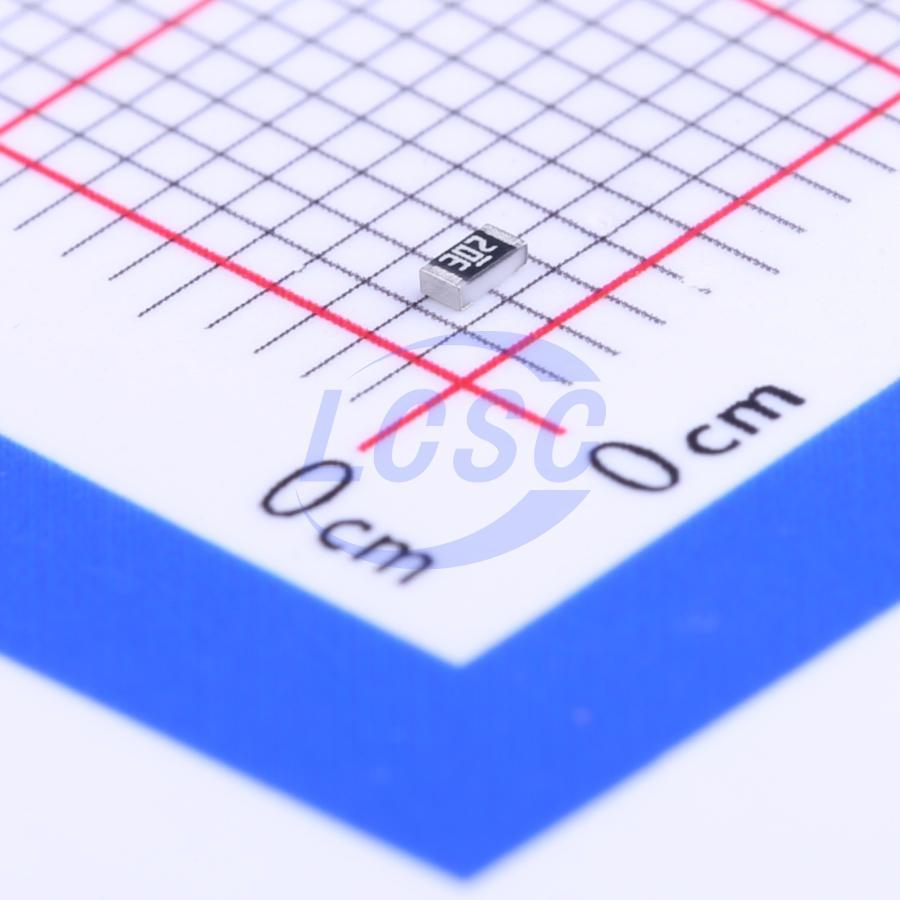

Резистор Yageo RC0603FR-073KL — постоянный чип-резистор из серии RC0603 с сопротивлением 3 кОм и допуском 1 %. Он выполнен по толстоплёночной технологии в корпусе 0603 для поверхностного монтажа и рассчитан на номинальную мощность 0,1 Вт. Такие резисторы общего назначения применяют в делителях напряжения, цепях подтяжки, токоограничивающих цепях и обвязке микросхем.
Допуск 1 % позволяет использовать этот номинал там, где разброс в 5 % уже заметен: в цепях обратной связи стабилизаторов, в задающих делителях и в узлах измерения. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, поэтому при нагреве платы значение меняется в известных пределах. Рабочий диапазон температур — от −55 до +155 °C.
Максимальное рабочее напряжение составляет 50 В, максимальное напряжение перегрузки и перенапряжение — 100 В, диэлектрическая прочность — 100 В. При выборе режима нужно ориентироваться на меньшее из значений: мощность 0,1 Вт и рабочее напряжение 50 В ограничивают применение независимо друг от друга. Для сопротивления 3 кОм предел по мощности наступает раньше предела по напряжению, поэтому на практике рассчитывать нагрузку следует по рассеиваемой мощности.
Размеры корпуса: длина 1,6 мм, ширина 0,8 мм, высота 0,45 мм. Выводы выполнены из чистого олова без свинца, что подходит для бессвинцовой пайки. Поставка идёт на бумажной ленте в катушке диаметром 7 дюймов (178 мм), в катушке 5000 штук, что удобно для автоматической установки. Для опытных партий и ремонта возможна поставка меньшим количеством.
Основные характеристики
- Производитель: Yageo
- Серия: RC0603
- Сопротивление: 3 кОм
- Допуск: 1 %
- Номинальная мощность: 0,1 Вт
- Температурный коэффициент: ±100 ppm/°C
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Корпус: 0603, поверхностный монтаж
- Размеры: 1,6 × 0,8 × 0,45 мм
- Рабочая температура: от −55 до +155 °C
- Материал выводов: чистое олово, без свинца
- Упаковка: катушка 7 дюймов, 5000 штук
Где применяется
- Делители напряжения: задание опорных уровней и масштабирование сигналов с точностью до 1 %.
- Цепи обратной связи: установка выходного напряжения стабилизаторов и преобразователей.
- Обвязка микросхем: подтяжка линий, ограничение тока светодиодов и входов.
- Серийный монтаж: платы потребительской, промышленной и измерительной электроники, собираемые автоматами.
