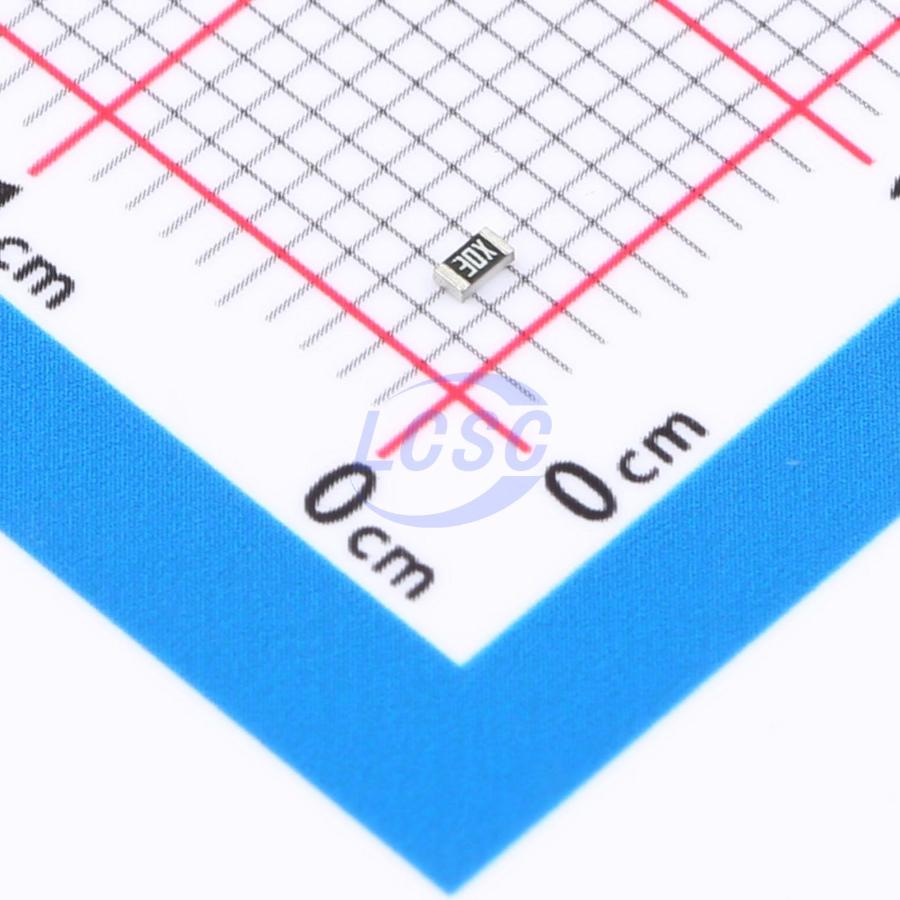

Резистор Yageo RC0603FR-0720RL — постоянный чип-резистор для поверхностного монтажа номиналом 20 Ом с допуском 1%. Резистивный элемент выполнен по толстоплёночной технологии в типоразмере 0603, что делает компонент компактнее резисторов серии RC0805 при сохранении точности номинала. В пределах серии при допуске 1% доступны номиналы от 1 Ом до 10 МОм, данное исполнение соответствует значению 20 Ом.
Номинальная мощность резистора — 0.1 Вт при максимальном рабочем напряжении 50 В. Кратковременно допускается перенапряжение до 100 В, что соответствует заявленной диэлектрической прочности изоляции. Сопротивление изоляции корпуса — не менее 10 ГОм, поэтому ток утечки через изоляцию в рабочих режимах остаётся пренебрежимо малым.
Выводы резистора покрыты чистым безсвинцовым оловом, маркировка номинала на корпусе трёхзначная. Диапазон рабочих температур — от -55 до +155°C. Отклонение сопротивления при кратковременной перегрузке и изгибе платы не превышает ±(1.0%+0.05 Ом) от номинала, а при тепловом ударе во время пайки — ±(0.5%+0.05 Ом).
Габариты корпуса — длина 1.60 мм и высота 0.45 мм, длина вывода — 0.25 мм. Резисторы поставляются в ленте на катушке диаметром 7 дюймов, по 5000 штук на катушку, что соответствует стандартной упаковке для автоматической установки на линиях поверхностного монтажа.
Основные характеристики
- Сопротивление: 20 Ом
- Допуск: 1%
- Номинальная мощность: 0.1 Вт
- Корпус: 0603
- Макс. рабочее напряжение: 50 В
- Макс. напряжение перегрузки: 100 В
- Диэлектрическая прочность: 100 В
- Сопротивление изоляции: ≥10 ГОм
- Диапазон рабочих температур: от -55 до +155°C
- Габариты (длина×высота): 1.60×0.45 мм
- Материал выводов: чистое олово, бессвинцовое
- Маркировка: 3 знака
- Упаковка: лента на катушке 7 дюймов, 5000 шт.
Где применяется
- Ограничение тока: пусковой и рабочий ток в цепях светодиодов и индикаторов
- Демпфирующие резисторы: гашение отражений и звона в линиях данных и тактовых сигналов
- Токоизмерительные цепи: маломощные источники питания и защитные цепи
- Платы с плотным монтажом: типоразмер 0603 экономит место при большом числе компонентов на плате
