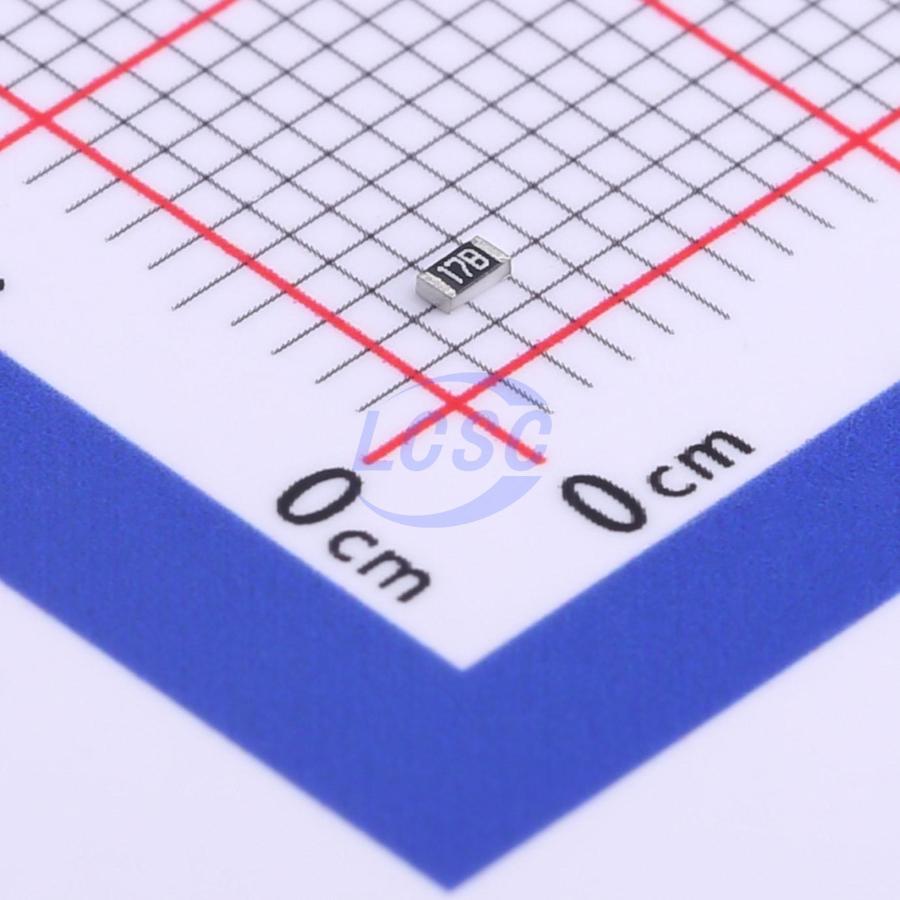

Резистор Yageo RC0603FR-071K47L — постоянный толстоплёночный резистор для поверхностного монтажа с номинальным сопротивлением 1,47 кОм и допуском 1%. Резистивный слой нанесён на керамическую подложку и защищён покрытием, обеспечивающим стабильность сопротивления при работе в составе печатных плат. Компонент относится к серии RC0603 — линейке резисторов общего назначения Yageo, рассчитанных на плотный монтаж в устройствах с ограниченным местом на плате.
Номинальная мощность рассеивания составляет 0,1 Вт при температуре корпуса до 70°C; при более высоком нагреве допустимая нагрузка снижается. Максимальное рабочее напряжение — 50 В, кратковременное перенапряжение резистор выдерживает до 100 В без необратимого изменения параметров. Температурный коэффициент сопротивления для этого номинала — ±100 ppm/°C, то есть сопротивление предсказуемо меняется при нагреве или охлаждении платы. Сопротивление изоляции между выводами и корпусом — не менее 10 ГОм, диэлектрическая прочность — 100 В.
Корпус выполнен в типоразмере 0603: длина 1,60±0,1 мм, ширина 0,80±0,10 мм, высота 0,45±0,10 мм. Выводы луженые оловом без содержания свинца, что соответствует требованиям безсвинцовой пайки. Номинал нанесён трёхзначным кодом EIA-96, применяемым для резисторов с допуском 1%. Компонент сохраняет паяемость не хуже 95% покрытия вывода при пайке на температуре 245±3°C в течение 2±0,5 с.
Диапазон рабочих температур — от -55°C до +155°C, что шире типового промышленного диапазона в сторону высоких температур. Резисторы поставляются на лентах в катушках: катушка диаметром 7 дюймов вмещает 5000 штук, катушка диаметром 13 дюймов — 20000 штук, что удобно при автоматизированном монтаже на конвейерных линиях.
Основные характеристики
- Сопротивление: 1,47 кОм
- Допуск: 1%
- Номинальная мощность: 0,1 Вт
- Максимальное рабочее напряжение: 50 В
- Кратковременное перенапряжение: 100 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Корпус: 0603 (1,60×0,80×0,45 мм)
- Выводы: луженые оловом, без свинца
- Маркировка номинала: код EIA-96
Где применяется
- Ограничение тока: установка рабочего тока в цепях светодиодов, датчиков и логических узлов
- Делители напряжения: формирование опорных и измерительных напряжений в аналоговых и цифровых схемах
- Подтягивающие резисторы: фиксация уровня сигнала на входах и выходах микроконтроллеров и шин
- Плотный монтаж: платы с ограниченной площадью — портативные устройства, модули расширения, компактные блоки управления
