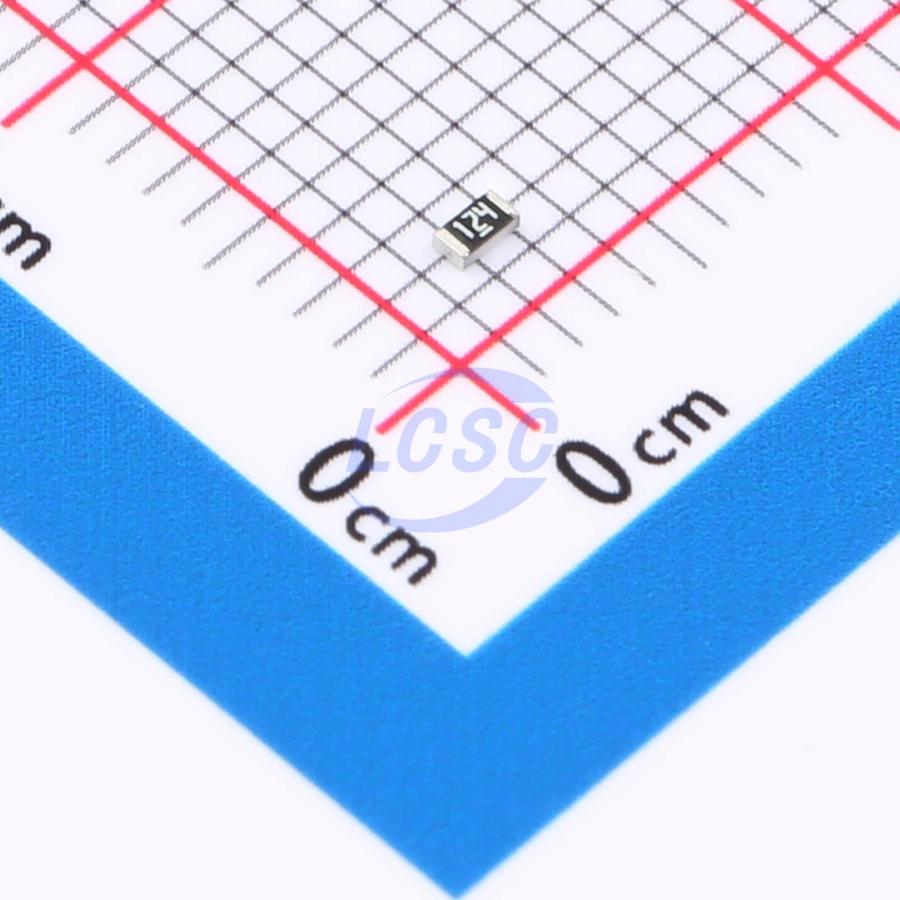

Резистор Yageo RC0603FR-07120KL — чип-резистор тонкоплёночной конструкции с номиналом 120 кОм в SMD-корпусе 0603 (метрический 1608, размеры 1,6 × 0,8 × 0,45 мм). Допуск на сопротивление ±1% обеспечивает точность в аналоговых цепях и схемах делителей напряжения. Номинальная рассеиваемая мощность составляет 0,1 Вт (100 мВт).
Тонкоплёночные резисторы Yageo серии RC обладают низким температурным коэффициентом (±100 ppm/°C) и хорошей стабильностью во времени. Компонент рассчитан на рабочее напряжение до 75 В и работает в диапазоне температур от −55 до +155 °C, что позволяет применять его в промышленных приложениях с расширенным диапазоном. Сопротивление изоляции не менее 10 ГОм. Выводы покрыты чистым оловом (100% Lead Free), хорошо смачиваются припоем.
Основные характеристики
120 кОм, допуск ±1%, номинальная мощность 0,1 Вт, рабочее напряжение до 75 В. Температурный коэффициент ±100 ppm/°C, диапазон температур −55…+155 °C, сопротивление изоляции ≥10 ГОм.
Где применяется
- Аналоговые измерительные цепи: делители напряжения, смещение операционных усилителей
- Датчики и трансмиттеры: согласование сигналов в преобразователях
- Калибровочные схемы: опорные резисторы в измерительных приборах
- Промышленная электроника: цепи управления, фильтры, обратная связь
