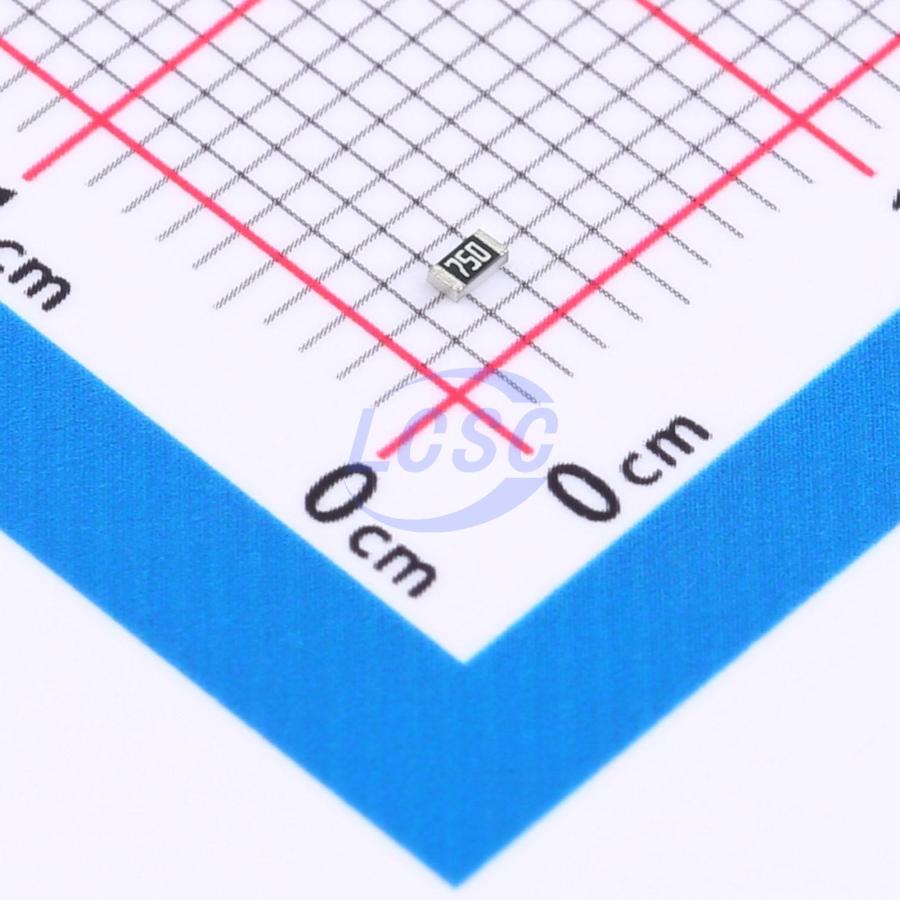

Резистор Yageo RC0603 RC0603JR-0775RL — низкоомный постоянный резистор сопротивлением 75 Ом, предназначенный для поверхностного монтажа в типоразмере 0603. Допуск 5%, номинальная мощность 0,1 Вт, максимальное рабочее напряжение 50 В (максимальное перенапряжение 100 В). Температурный коэффициент ±100 ppm/°C, рабочий диапазон −55 до +155 °C. Резистор может использоваться также как проводящая перемычка при номинальном токе 1,0 А и максимальном броске 2,0 А.
Низкое сопротивление 75 Ом позволяет применять компонент в согласующих цепях, фильтрах, схемах развязки высокого порядка. Конструкция толстопленочного резистора обеспечивает стабильность параметров при пайке оплавлением и циклических испытаниях. Выводы из чистого олова без свинца (lead-free pure tin) соответствуют RoHS.
Поставляется на 7-дюймовой катушке по 5000 единиц. Физические размеры: длина 1,6 мм, ширина 0,8 мм, высота 0,45 мм — позволяют разместить резистор в плотной компоновке и использовать в портативных устройствах.
Основные характеристики
Сопротивление 75 Ом, допуск ±5%, мощность 0,1 Вт, рабочее напряжение 50 В, температурный коэффициент ±100 ppm/°C, номинальный ток перемычки 1,0 А, максимальный ток 2,0 А.
Где применяется
- Согласующие цепи: согласование импеданса между каскадами усилителей, согласование антенн, кабельные цепи.
- Фильтры: демпфирующие резисторы в RC-фильтрах, резонансные цепи, полосовые фильтры.
- Проводящие перемычки: замена проводников в местах, где требуется контролируемое сопротивление или развязка по переменному току при постоянном напряжении.
- Высокочастотные схемы: согласование волновых сопротивлений в цифровых интерфейсах, дифференциальные пары.
Для подбора резистора под конкретную схему и уточнения сроков поставки свяжитесь со специалистами компании. Заявку отправьте на micro@tkasiatorg.ru — специалисты помогут с аналогами и рассчитают стоимость.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
