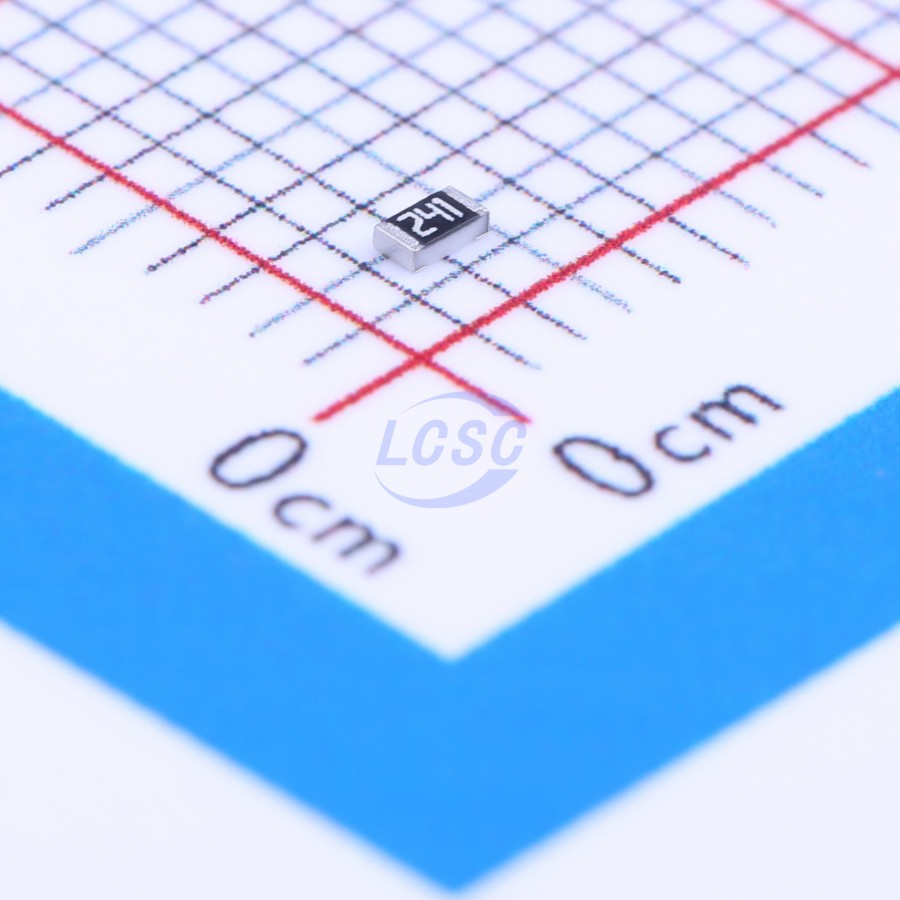

Резистор Yageo RC0603 RC0603JR-07240RL — постоянный чип-резистор номиналом 240 Ом, выполненный по технологии толстой плёнки в корпусе типоразмера 0603 для поверхностного монтажа.
Резистивный слой нанесён на керамическую подложку и защищён от механических и климатических воздействий. Такая конструкция обеспечивает стабильность сопротивления при вибрации и перепадах температуры, что важно при монтаже на платы с автоматической установкой компонентов.
Допуск номинала — 5%, температурный коэффициент сопротивления — ±100 ppm/°C, поэтому отклонение сопротивления при нагреве остаётся небольшим в рабочем диапазоне температур от −55 до +155 °C. Номинальная мощность рассеивания — 0,1 Вт, номинальный ток — 1,0 А, максимальный допустимый ток — 2,0 А.
Максимальное рабочее напряжение — 50 В, кратковременная перегрузка допускается до 100 В — таким же значением ограничена электрическая прочность диэлектрика. Выводы выполнены из чистого олова без содержания свинца, что соответствует требованиям бессвинцового монтажа.
Основные характеристики
- Сопротивление: 240 Ом
- Допуск: 5%
- Корпус (типоразмер): 0603
- Размеры: 1,60×0,80×0,45 мм
- Монтаж: SMD
- Конструкция: толстоплёночная
- Номинальная мощность: 0,1 Вт
- Номинальный ток: 1,0 А
- Максимальный ток: 2,0 А
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Электрическая прочность диэлектрика: 100 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Рабочая температура: −55…+155 °C
- Материал выводов: бессвинцовое чистое олово
- Маркировка: серия E-24, 3 цифры
Где применяется
- Цепи общего назначения: ограничение тока и делители напряжения в аналоговых и цифровых схемах
- Автоматизированный монтаж: плотная установка на платы при поверхностном монтаже большими партиями
- Промышленная и бытовая электроника: применение в схемах с широким диапазоном рабочих температур
- Ремонт и обслуживание плат: замена вышедшего из строя резистора того же номинала и типоразмера
