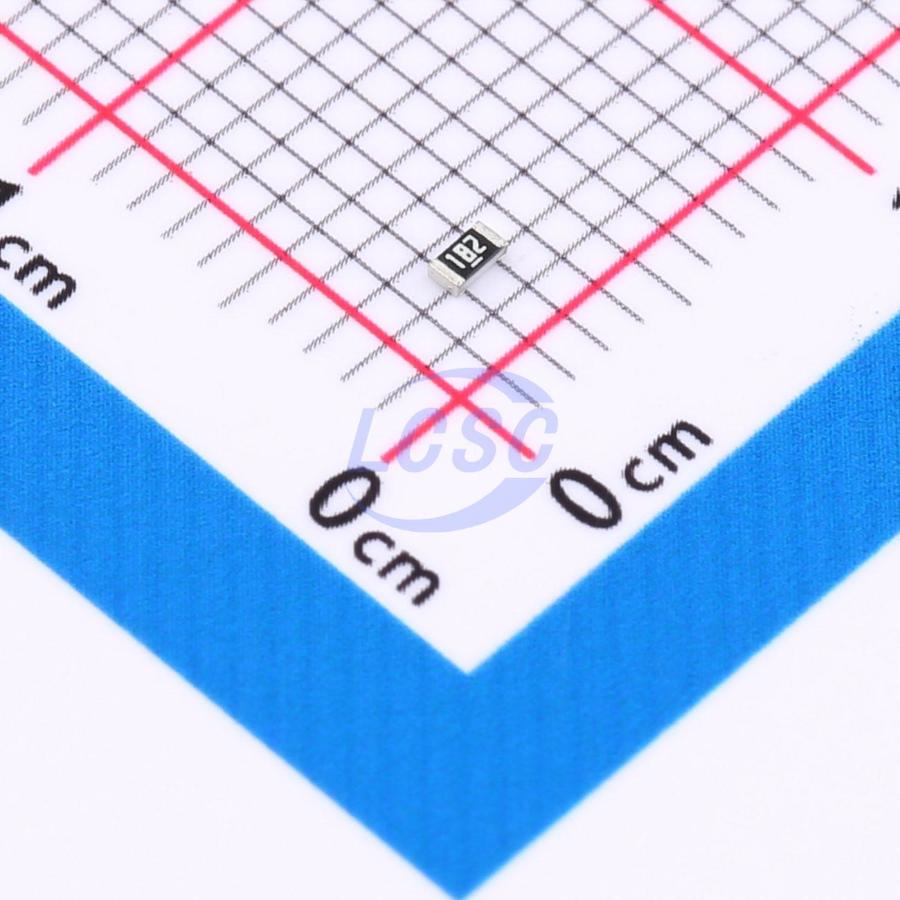

Резистор Yageo RC0603FR-071K8L предназначен для поверхностного монтажа в компактных электронных устройствах. Компонент входит в серию RC0603 и построен на толстопленочной технологии с керамическим основанием. Сопротивление номиналом 1.8 кОм обеспечивается лазерной подгонкой и имеет точность 1%. Допуск составляет ±0.05 Ω плюс ±1% от номинального значения, что обеспечивает высокую стабильность в цепях чувствительных к допускам.
Номинальная мощность рассеивания — 0.1 Вт при температуре 70 °C. Максимальное рабочее постоянное напряжение ограничено 50 В, импульсное напряжение не должно превышать 100 В. Диапазон рабочих температур простирается от −55 до +155 °C, температурный коэффициент сопротивления составляет ±100 ppm/°C (или ±150 ppm/°C для некоторых номиналов диапазона). При термоударе изменение не превышает ±0.5% + 0.05 Ω, при механическом изгибе — ±1.0% + 0.05 Ω.
Выводы выполнены из чистого олова (lead-free pure tin), припой покрывает не менее 95% их поверхности. Сопротивление изоляции между выводами гарантируется не менее 10 ГОм при 500 В. Компонент устойчив к нагреву при пайке и соответствует требованиям RoHS. Резистор поставляется на стандартных полиэтиленовых катушках: 5000 единиц на 7-дюймовую (178 мм) ось, 10000 единиц на 10-дюймовую ось и 20000 единиц на 13-дюймовую ось. Максимальный ток при использовании как перемычка составляет 2.0 А при номинальном значении 1.0 А.
Основные характеристики
Сопротивление 1.8 кОм с допуском 1%, мощность 0.1 Вт при 70 °C, максимальное напряжение 50 В, диапазон рабочих температур −55…+155 °C, типоразмер SMD 0603 (1.6×0.8 мм), выводы lead-free.
Где применяется
- Портативная электроника: смартфоны, портативные приёмники, носимые устройства
- Промышленные датчики: цепи обработки сигналов, токоограничение, делители напряжения
- Бытовая техника: источники питания, LED-драйверы, схемы управления
- Медицинское оборудование: мониторы, диагностические приборы, приёмопередатчики
