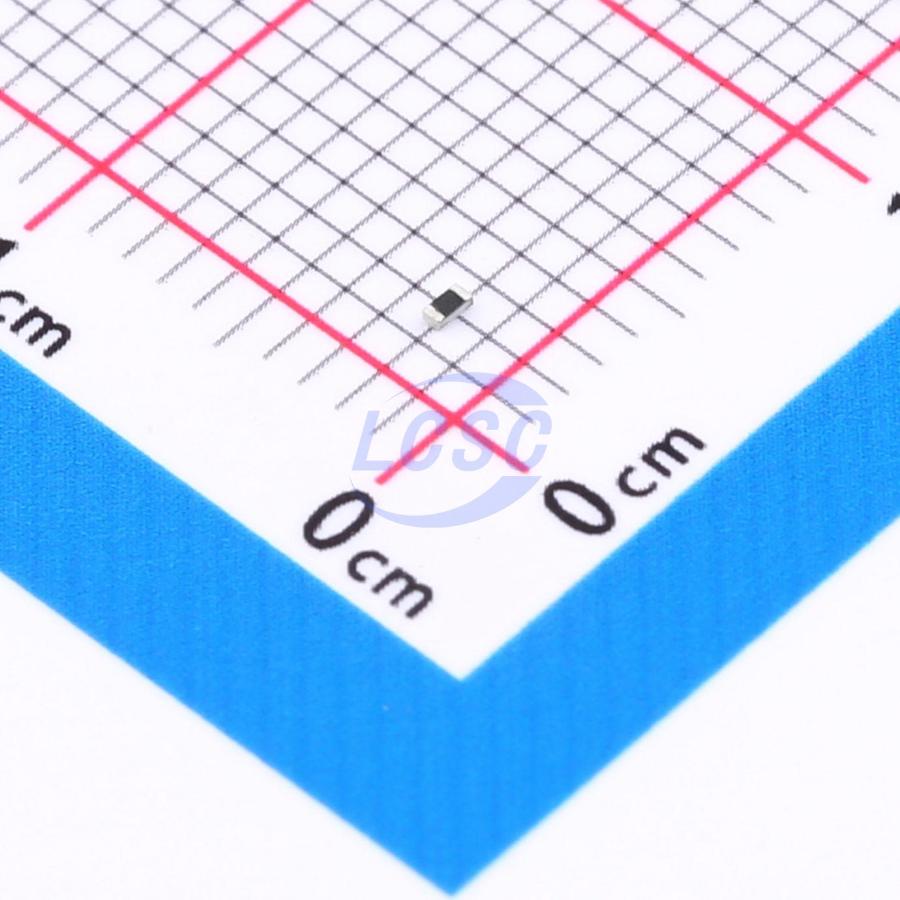

Резистор Yageo RC0402FR-07220RL — чип-резистор постоянного номинала 220 Ом в типоразмере 0402, предназначенный для поверхностного монтажа. Корпус выполнен по стандартной для этого типоразмера геометрии с металлизированными торцевыми выводами, что обеспечивает надёжную пайку и хороший контакт при плотной компоновке платы.
Номинал 220 Ом выдержан с допуском ±1%, а температурный коэффициент сопротивления не превышает ±100 ppm/°C. Такое сочетание означает, что сопротивление резистора мало меняется как от экземпляра к экземпляру в партии, так и при нагреве компонента в рабочем режиме, поэтому его можно использовать там, где важна повторяемость параметров цепи без индивидуальной подгонки.
Номинальная рассеиваемая мощность резистора — 1/16 Вт, что типично для типоразмера 0402 и ограничивает применение токами и напряжениями малой мощности. Максимальное рабочее напряжение составляет 50 В, а кратковременная перегрузка допускается до 100 В — таким же значением задана и диэлектрическая прочность корпуса. Эти пределы стоит держать в уме при расчёте цепи, чтобы не превысить допустимый режим на резисторе.
Размеры компонента — 1,00×0,50×0,35 мм (длина×ширина×высота), ширина торцевых контактных площадок — 0,20 и 0,25 мм с каждой стороны. Резистор сохраняет заявленные параметры в диапазоне температур от -55 до +155°C, что покрывает как бытовые, так и часть промышленных условий эксплуатации.
Основные характеристики
- Сопротивление: 220 Ом
- Допуск: ±1%
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Номинальная мощность: 1/16 Вт
- Максимальное рабочее напряжение: 50 В
- Максимальное перенапряжение: 100 В
- Диэлектрическая прочность: 100 В
- Габариты (Д×Ш×В): 1,00×0,50×0,35 мм
- Ширина торцевых выводов: 0,20 мм и 0,25 мм
- Диапазон рабочих температур: -55…+155°C
- Корпус: типоразмер 0402, монтаж SMD
Где применяется
- Ограничение тока: номинал 220 Ом часто используется для задания тока через светодиоды индикации и другие маломощные нагрузки
- Делители напряжения: точность ±1% подходит для формирования опорных и измерительных уровней
- Подтягивающие цепи: применяется как pull-up/pull-down резистор на цифровых линиях
- Компактные устройства: малый типоразмер 0402 востребован в платах с высокой плотностью монтажа — носимой электронике, модулях связи, контроллерах
Специалисты Азияторга подберут резистор RC0402FR-07220RL под нужный объём партии, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
