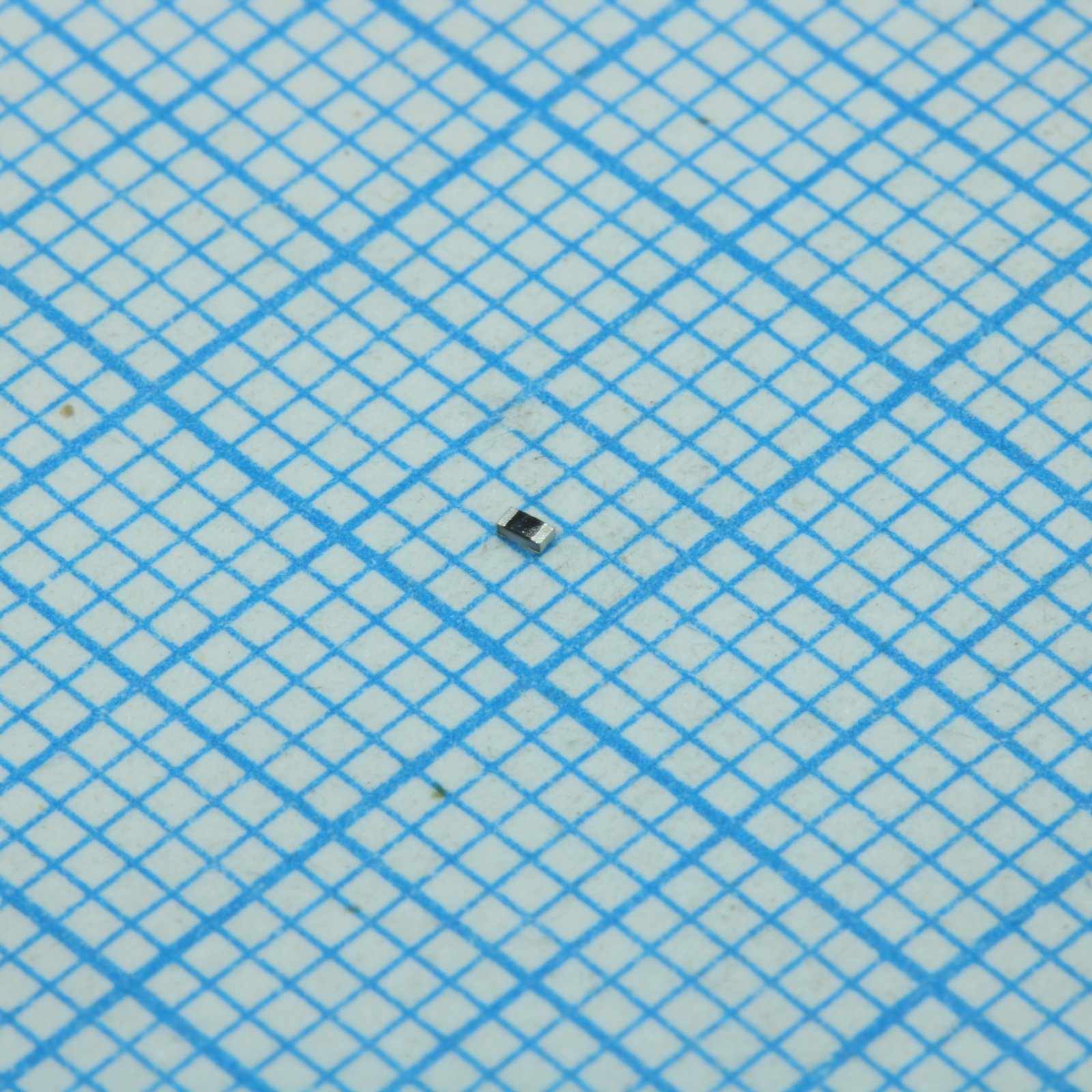

Резистор Yageo RC0402FR-071K15L — постоянный резистор для поверхностного монтажа в типоразмере 0402 из серии RC. Он обеспечивает номинальное сопротивление 1.15 кОм и работает как элемент общего назначения в цепях ограничения тока, делителях напряжения и согласующих цепочках сигнальных линий.
Допуск сопротивления — ±1%, что удерживает фактическое значение в узком коридоре относительно номинала и подходит для схем, где важна повторяемость характеристик между экземплярами. Номинальная рассеиваемая мощность резистора — 1/16 Вт, а максимальное рабочее напряжение ограничено 50 В при напряжении перегрузки до 100 В.
Температурный коэффициент сопротивления не превышает ±100 ppm/°C, резистор сохраняет рабочие характеристики в диапазоне температур от -55 до +155°C. Такой запас по температуре позволяет использовать компонент как в бытовой, так и в промышленной аппаратуре с расширенным температурным диапазоном эксплуатации.
Корпус типоразмера 0402 имеет длину 1.00 мм, ширину 0.50 мм и высоту 0.35 мм, что делает резистор одним из самых компактных элементов пассивной обвязки на плате. Диэлектрическая прочность изоляции корпуса составляет 100 В, что покрывает импульсные превышения напряжения в цепях с указанным рабочим напряжением.
Основные характеристики
- Сопротивление: 1.15 кОм
- Допуск: ±1%
- Номинальная мощность: 1/16 Вт
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: -55...+155°C
- Типоразмер: 0402
- Тип монтажа: SMD
- Диэлектрическая прочность: 100 В
Где применяется
- Токоограничивающие цепи светодиодов и логических выходов: сопротивление 1.15 кОм подходит для ограничения тока в маломощных цепях
- Делители напряжения и цепи смещения: точность ±1% обеспечивает предсказуемое соотношение плеч делителя
- Подтягивающие резисторы на шинах данных: типоразмер 0402 экономит место на плотных платах
- Компактные модули и портативные устройства: малые габариты и мощность 1/16 Вт позволяют устанавливать резистор в ограниченном пространстве без потери плотности компоновки
