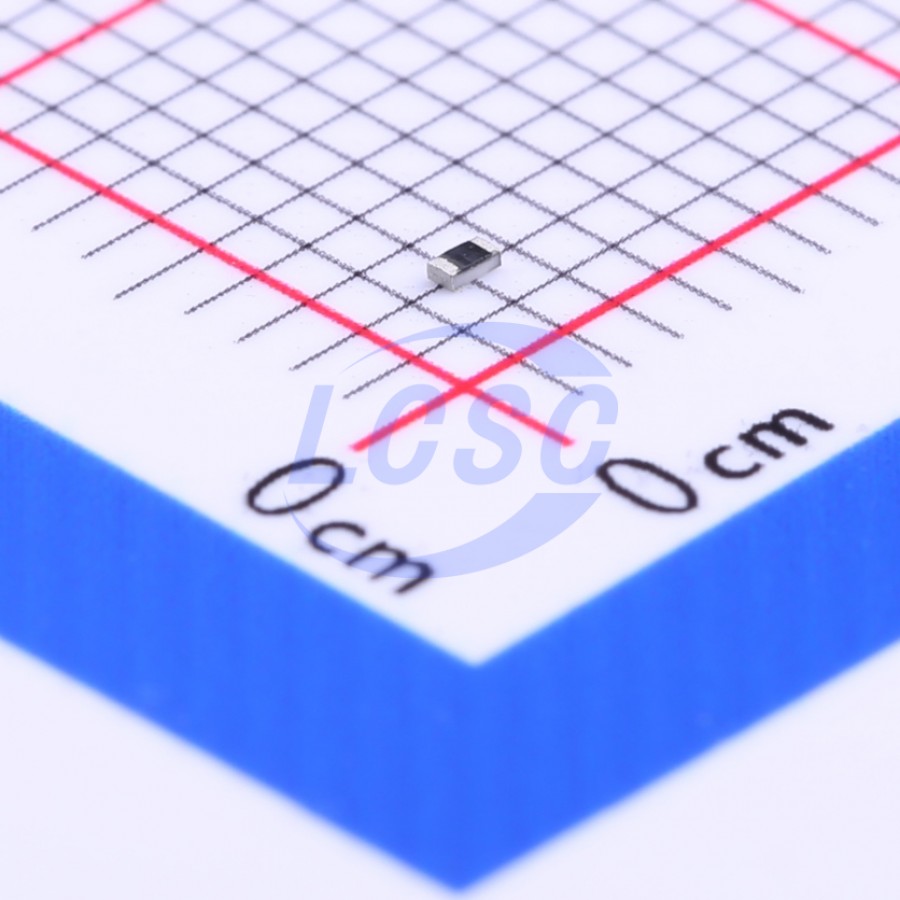

Резистор Yageo RC0402FR-07158KL — постоянный чип-резистор поверхностного монтажа номиналом 158 кОм, выполненный в типоразмере 0402 (метрический стандарт 1005). Компонент задаёт фиксированное сопротивление в цепи, ограничивает ток и применяется в делителях напряжения на платах с плотной SMD-компоновкой. Резистор относится к серии RC_L — линейке толстоплёночных чип-резисторов Yageo для монтажа оплавлением.
Допуск сопротивления составляет ±1 %, что позволяет использовать резистор в цепях, где важен точный номинал без последующей подгонки. Температурный коэффициент сопротивления ±100 ppm/°C ограничивает уход номинала при изменении температуры платы в процессе эксплуатации, что важно для схем с повторяемыми параметрами.
Номинальная мощность рассеивания — 0,0625 Вт (1/16 Вт), что типично для типоразмера 0402 и определяет допустимую токовую нагрузку в конкретной схеме. Максимальное рабочее напряжение — 50 В; кратковременно резистор выдерживает перегрузку и перенапряжение до 100 В, а максимальный ток при рабочем напряжении не превышает 0,316 мА.
Корпус резистора выполнен без маркировки — номинал такого миниатюрного компонента не наносится на поверхность и определяется по документации или упаковке. Диапазон рабочих температур — от -55°C до +155°C, диэлектрическая прочность — 100 В. Габариты корпуса: длина 1,00±0,05 мм, ширина 0,50±0,05 мм, высота 0,35±0,05 мм.
Основные характеристики
- Сопротивление: 158 кОм
- Допуск: ±1 %
- Номинальная мощность: 0,0625 Вт (1/16 Вт)
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки/перенапряжения: 100 В
- Максимальный ток: 0,316 мА (при максимальном рабочем напряжении)
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Диэлектрическая прочность: 100 В
- Корпус: типоразмер 0402 (1005 метрический)
- Монтаж: поверхностный (SMD)
- Серия: RC_L
Где применяется
- Цифровая и аналоговая электроника: делители напряжения и ограничение тока в измерительных и логических цепях
- Компактные платы: плотная SMD-компоновка, где типоразмер 0402 экономит место
- Прецизионные узлы: цепи, где важен точный номинал с допуском 1 % без подгонки после установки
- Промышленная и автомобильная электроника: расширенный диапазон рабочих температур -55…+155°C
