Резистор Yageo RC0201JR-07100RL — постоянный чип-резистор поверхностного монтажа номиналом 100 Ом с допуском ±5%. Компонент относится к серии RC_L и выполнен в типоразмере 0201 — одном из самых компактных корпусов среди резисторов общего назначения. Номинальная мощность рассеивания составляет 0,05 Вт, что соответствует классу маломощных резисторов для сигнальных и вспомогательных цепей.
Максимальное рабочее напряжение ограничено 25 В, предельное значение при кратковременном перенапряжении — 50 В; такое же значение указано для диэлектрической прочности изоляции корпуса. Температурный коэффициент сопротивления составляет ±200 ppm/°C, поэтому при значительных перепадах температуры номинал может отклоняться в пределах, заданных этим коэффициентом. Диапазон рабочих температур — от -55°C до 125°C, что покрывает как бытовые, так и часть промышленных условий эксплуатации.

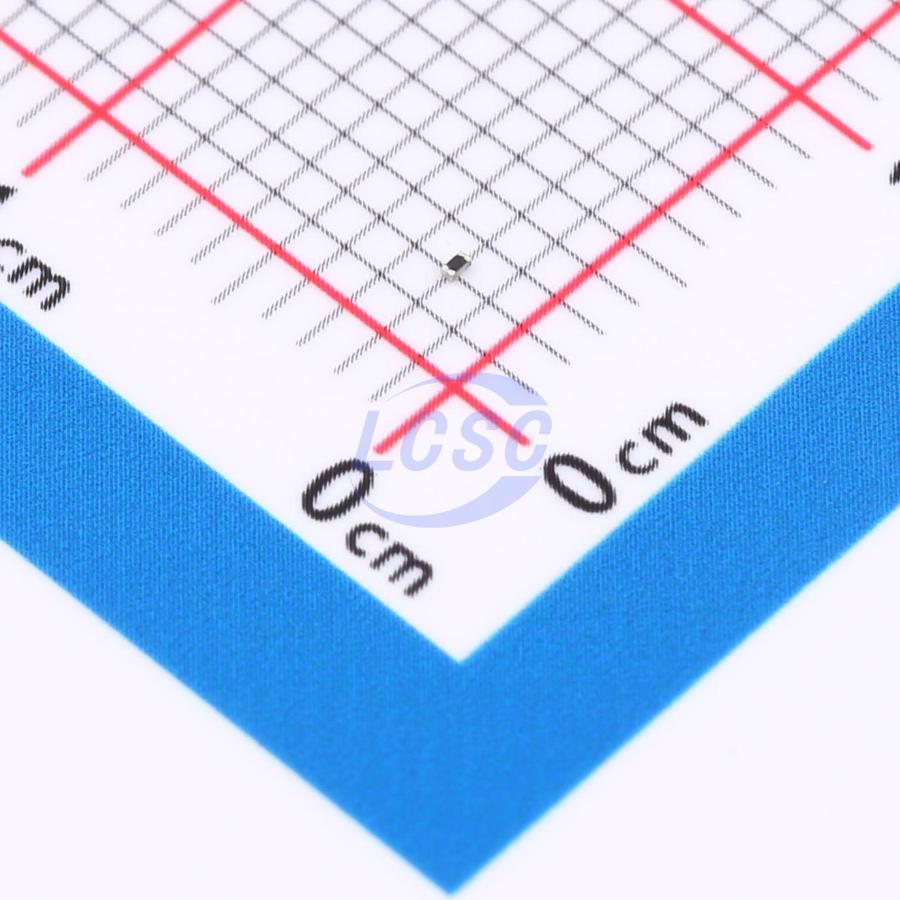

Корпус резистора не имеет маркировки — определить номинал визуально нельзя, установка проверяется по позиции на плате и сопроводительной документации. Габариты компонента: ширина 0,30 мм, высота 0,23 мм, длина 0,60 мм, ширина контактных площадок — 0,10 и 0,15 мм с двух сторон. Такие размеры требуют высокой точности позиционирования при монтаже, характерной для автоматизированных линий поверхностного монтажа.
Основные характеристики
- Сопротивление: 100 Ом
- Допуск: ±5%
- Номинальная мощность: 0,05 Вт
- Типоразмер: 0201
- Максимальное рабочее напряжение: 25 В
- Максимальное перенапряжение: 50 В
- Диэлектрическая прочность: 50 В
- Температурный коэффициент сопротивления: ±200 ppm/°C
- Диапазон рабочих температур: от -55°C до 125°C
- Монтаж: SMD
- Маркировка: отсутствует
Где применяется
- Компактная электроника: смартфоны, носимые устройства и модули с высокой плотностью монтажа, где размер компонентов ограничен площадью платы
- Сигнальные цепи: подтягивающие и токоограничивающие резисторы в цифровых и аналоговых схемах малой мощности
- Модули связи и IoT: платы с большим числом пассивных компонентов на единицу площади
- Серийное производство: линии автоматизированного SMD-монтажа, где типоразмер 0201 снижает расход площади платы на пассивные элементы
Специалисты Азияторга подберут позицию под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
