Резистор Yageo RC0201 RC0201JR-0722RL — это чип-резистор постоянного сопротивления типоразмера 0201, один из самых миниатюрных корпусов, применяемых в поверхностном монтаже. Компонент ограничивает ток или формирует делитель напряжения в цепях с малым энергопотреблением, где место на плате ограничено, а плотность монтажа высока. Номинальное сопротивление позиции — 22 Ом с допуском ±5%.
Мощность рассеивания резистора — 1/20 Вт (0,05 Вт), что соответствует его назначению в сигнальных и низкотоковых цепях, а не в силовых узлах. Температурный коэффициент сопротивления лежит в пределах от −100 до +350 ppm/°C, поэтому при значительном нагреве или охлаждении фактическое сопротивление может отклоняться от номинала на заметную величину — это стоит учитывать при расчёте прецизионных цепей.
Максимальное рабочее напряжение резистора — 25 В, предельно допустимое перенапряжение — 50 В, диэлектрическая прочность — тоже 50 В. Эти значения определяют потолок по напряжению, выше которого компонент выходит за пределы безопасной эксплуатации. Рабочий диапазон температур — от −55 до +125 °C, что позволяет использовать резистор в широком спектре условий эксплуатации без дополнительной защиты корпуса.

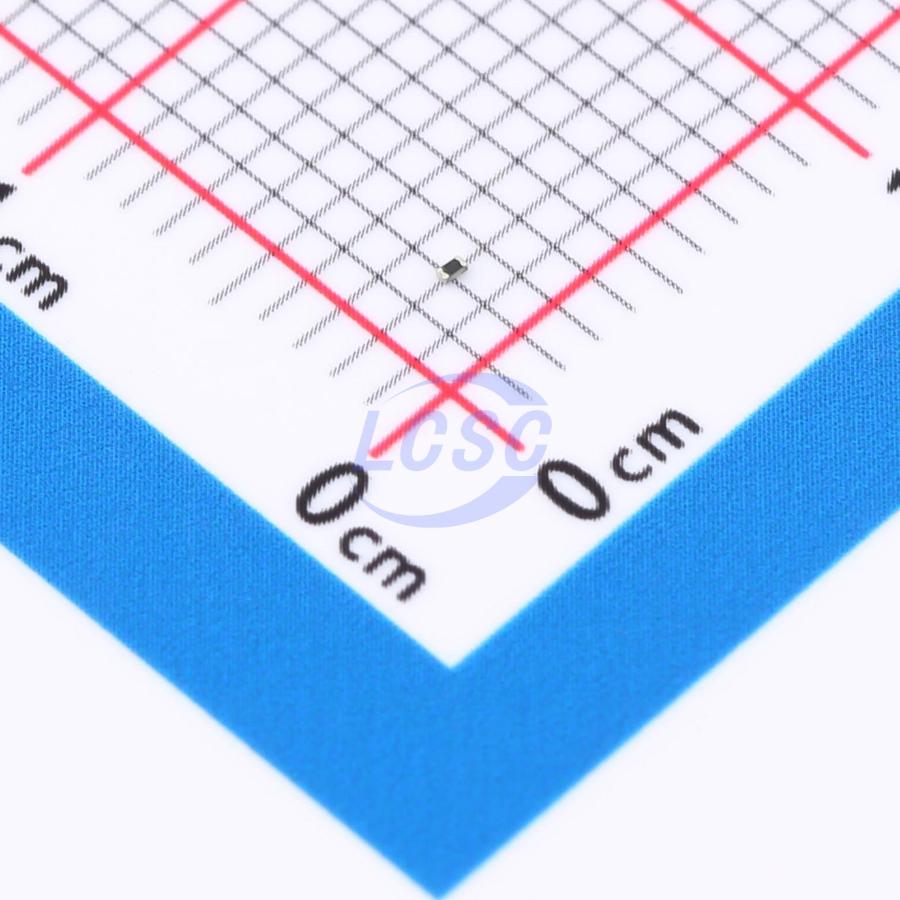

Габариты корпуса 0201 составляют 0,60×0,30×0,23 мм с длиной контактных площадок 0,10 и 0,15 мм. Резистор относится к серии RC_L, соответствует требованиям RoHS и не содержит галогенов. Монтаж — поверхностный (SMD), компонент поставляется лентой для автоматизированной установки на конвейере.
Основные характеристики
- Сопротивление: 22 Ом
- Допуск: ±5%
- Номинальная мощность: 1/20 Вт (0,05 Вт)
- Максимальное рабочее напряжение: 25 В
- Максимальное перенапряжение: 50 В
- Диэлектрическая прочность: 50 В
- Температурный коэффициент: от −100 до +350 ppm/°C
- Рабочая температура: −55…+125 °C
- Типоразмер корпуса: 0201
- Монтаж: поверхностный (SMD)
Где применяется
- Компактная бытовая и портативная электроника: ограничение тока в цепях с плотным размещением компонентов
- Делители напряжения в сигнальных цепях: формирование опорных уровней для микроконтроллеров и датчиков
- Модули с высокой плотностью монтажа: платы, где размер каждого компонента напрямую влияет на итоговые габариты изделия
- Автоматизированное производство: поставка лентой на катушке под установку автоматами поверхностного монтажа
