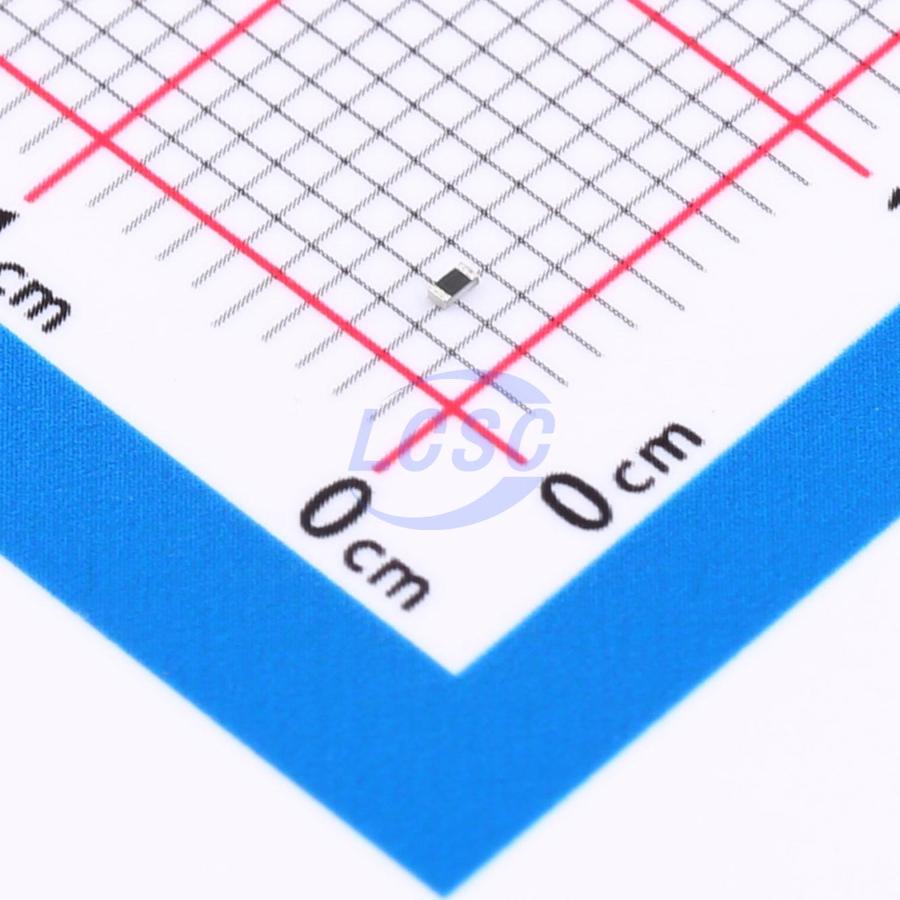

Резистор Yageo RC0402FR-077K5L — постоянный резистор с номиналом 7,5 кОм в корпусе типоразмера 0402 для поверхностного монтажа. Толстоплёночный резистивный слой нанесён на керамическую подложку, а металлизированные торцевые выводы образуют контактные площадки под пайку в составе SMD-линии. Обозначение RC0402FR-077K5L фиксирует серию, корпус, допуск и значение сопротивления в номенклатуре Yageo.
Допуск сопротивления составляет 1%, температурный коэффициент — ±200 ppm/°C, поэтому номинал 7,5 кОм остаётся в узком коридоре отклонений при нагреве платы или самой цепи. Номинальная рассеиваемая мощность резистора — 0,0625 Вт, максимальное рабочее напряжение — 50 В, а напряжение перегрузки, которое он выдерживает кратковременно, — 100 В. Диэлектрическая прочность корпуса заявлена также на уровне 100 В.
Корпус выполнен по типоразмеру 0402: длина 1,00±0,05 мм, ширина 0,50±0,05 мм, высота 0,35±0,05 мм. Такие размеры позволяют размещать резистор на платах с плотной трассировкой, характерных для портативной и измерительной аппаратуры. Рабочий диапазон температур — от -55°C до +155°C, что соответствует требованиям промышленной и автомобильной электроники.
Основные характеристики
- Сопротивление: 7,5 кОм
- Допуск: ±1%
- Номинальная мощность: 0,0625 Вт
- Макс. рабочее напряжение: 50 В
- Напряжение перегрузки: 100 В
- Диэлектрическая прочность: 100 В
- Температурный коэффициент: ±200 ppm/°C
- Корпус: 0402 (1,00×0,50×0,35 мм)
- Рабочий диапазон температур: -55...+155°C
- Монтаж: SMD
Где применяется
- Делители и цепи смещения: номинал 7,5 кОм с допуском 1% подходит для точных резистивных делителей напряжения.
- Плотный монтаж: малый корпус 0402 позволяет ставить резистор на компактных платах портативных устройств.
- Промышленная и автомобильная электроника: расширенный диапазон -55...+155°C допускает работу в жёстких условиях эксплуатации.
- Автоматизированная сборка: конструкция под поверхностный монтаж рассчитана на пайку оплавлением в составе SMD-линии.
