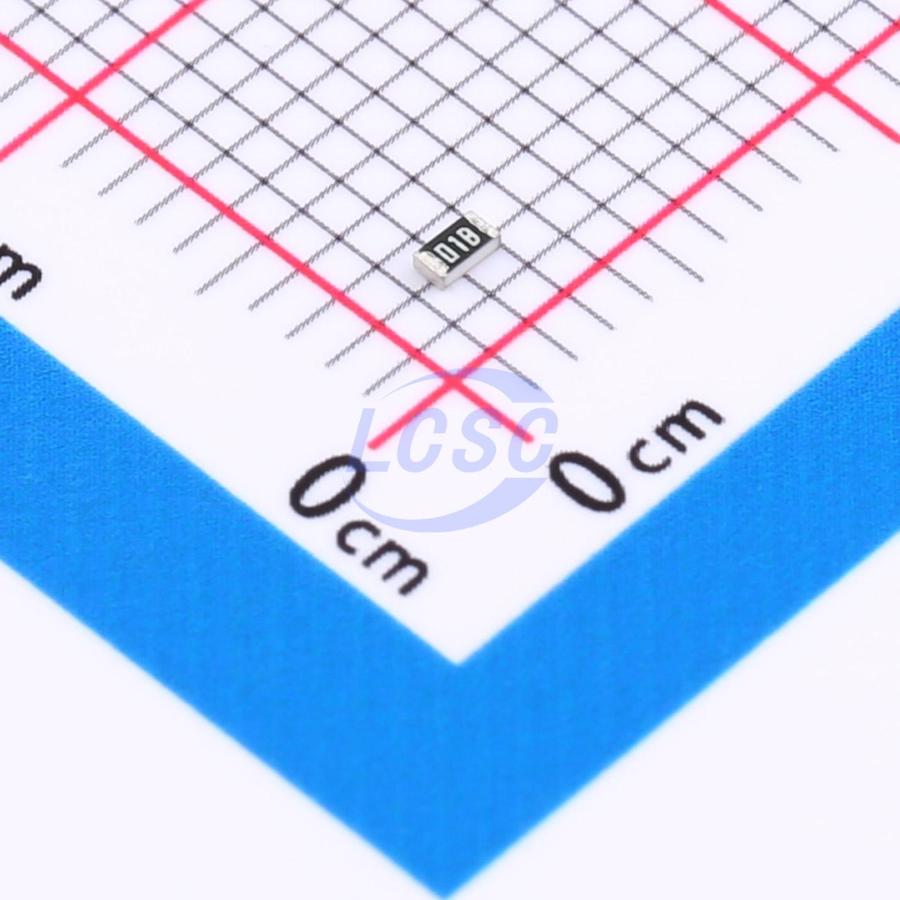

Резистор Yageo RT0603DRD071KL — постоянный тонкоплёночный чип-резистор серии RT для поверхностного монтажа в корпусе типоразмера 0603. Номинальное сопротивление — 1000 Ом, допуск — 0.5%, что соответствует классу точности выше обычных толстоплёночных резисторов общего назначения.
Тонкоплёночная конструкция резистивного слоя обеспечивает низкий температурный коэффициент сопротивления — 25 ppm/°C, поэтому номинал слабо смещается при нагреве компонента или платы в рабочем диапазоне температур. Это свойство важно в схемах, где стабильность сопротивления напрямую влияет на точность измерения или преобразования сигнала.
Резистор рассчитан на номинальную мощность рассеивания 0.1 Вт при максимальном рабочем напряжении 75 В. Электрическая прочность изоляции — 100 В, а кратковременное перенапряжение допускается до 150 В, что даёт запас при импульсных помехах в цепи.
Компонент выполнен в стандартном корпусе 0603 размерами 1.60×0.80×0.45 мм с длиной каждого вывода 0.25 мм и работает в расширенном диапазоне температур от -55°C до +125°C, что позволяет применять его как в бытовой, так и в промышленной аппаратуре.
Основные характеристики
- Сопротивление: 1000 Ом (1 кОм)
- Допуск: 0.5%
- Конструкция: тонкоплёночная
- Температурный коэффициент сопротивления: 25 ppm/°C
- Номинальная мощность: 0.1 Вт
- Максимальное рабочее напряжение: 75 В
- Диэлектрическая прочность: 100 В
- Максимальное перенапряжение: 150 В
- Корпус (типоразмер): 0603
- Размеры (Д×Ш×В): 1.60 × 0.80 × 0.45 мм
- Длина вывода: 0.25 мм
- Рабочая температура: -55°C…+125°C
- Монтаж: SMD
Где применяется
- Измерительная аппаратура: делители и опорные цепи, где важна стабильность сопротивления при нагреве
- Телекоммуникационное оборудование: прецизионные цепи смещения и согласования в компактном форм-факторе
- Промышленная автоматика: узлы, работающие в расширенном диапазоне температур
- Компактные печатные платы: применение корпуса 0603 там, где ограничено место для монтажа
