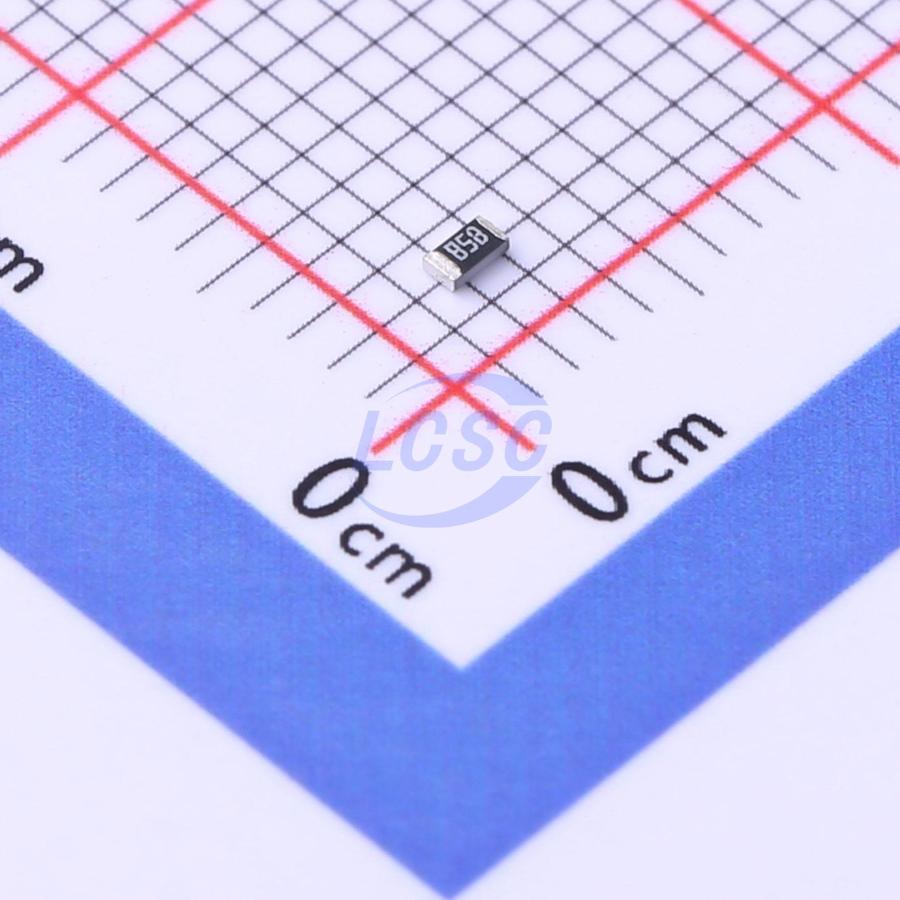

Резистор Yageo RT0603BRD077K5L — прецизионный чип-резистор с тонкоплёночной структурой, номиналом 7,5 кОм и допуском ±0,1 %. Узкий допуск и низкий температурный коэффициент (25 ppm/°C) обеспечивают стабильность в измерительных и промышленных цепях, где требуется высокая точность и минимальный дрейф параметров.
Типоразмер 0603 (1,6 × 0,8 мм) позволяет компактное размещение на плате при сохранении мощности 0,1 Вт. Диапазон рабочих температур от −55 до +125 °C. Максимальное рабочее напряжение 50 В, диэлектрическая прочность 75 В.
Монтаж поверхностный, выводы выполнены из оловянного сплава с никелевым барьером (без свинца). Резистор соответствует требованиям RoHS и может применяться в цепях, требующих высокой надёжности и стабильности.
Основные характеристики
Номинал 7,5 кОм с допуском ±0,1 %, температурный коэффициент 25 ppm/°C. Корпус 0603 для поверхностного монтажа. Максимальное рабочее напряжение 50 В. Низкий дрейф параметров в диапазоне −55 до +125 °C.
Где применяется
- Измерительные цепи: точное резистивное деление в приборах и датчиках
- Прецизионные усилители: биasing и feedback сети операционных усилителей
- Промышленная автоматика: стабильные элементы в системах управления
- Аналоговые фильтры: R-элементы в активных фильтрах и формирующих цепях
Специалисты компании подберут резистор для вашей схемы, предложат аналоги с другими номиналами и рассчитают срок поставки. Отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
