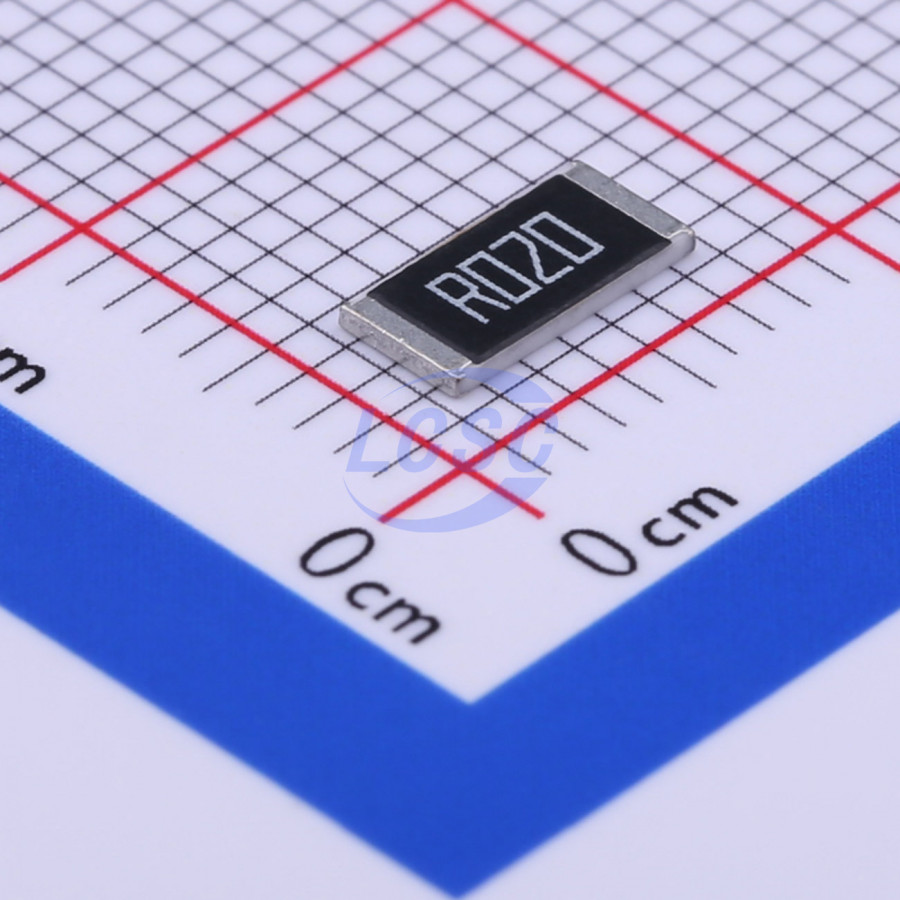

Резистор Yageo RL2512FK-070R02L — резистор постоянный низкого сопротивления 0,02 Ом (20 мΩ) с допуском ±1 % для поверхностного монтажа. Номинальная мощность рассеяния — 1 Вт при температуре корпуса 70 °C. Максимальное рабочее сопротивление составляет 20 мΩ в пределах допуска. Компонент рассчитан на номинальный ток 3,5 А и работает в диапазоне температур от −55 до +155 °C с температурным коэффициентом ±100 ppm/°C.
Компактный корпус 2512 (6,35 × 3,2 мм) обеспечивает достаточную поверхность для теплоотвода при токах до 3,5 А в непрерывном режиме. Резистор применяется в цепях, требующих точного измерения тока путём снятия напряжения на известном низком сопротивлении. Выводы из матового олова гарантируют надёжное припаивание при автоматизированном монтаже. Компонент соответствует требованиям RoHS, классифицирован как MSL1 и не требует специального хранения.
Основные характеристики
Резистор точный 0,02 Ом (20 мΩ), допуск 1 %, мощность 1 Вт. Корпус SMD 2512. Температурный коэффициент ±100 ppm/°C, номинальный ток 3,5 А, диапазон −55…+155 °C.
Где применяется
- Датчики тока: в системах мониторинга и защиты, где требуется измерение протекающего тока с точностью в пределах ±1 %
- Источники питания: на входе и выходе для контроля тока в регуляторах, преобразователях и зарядных устройствах
- Балансировка аккумуляторов: в системах управления батареями для измерения тока в отдельных ячейках
- Защита от перегрузки: в цепях обнаружения сверхтока и систем отключения при замыкании
Компания подберёт резистор точного низкого сопротивления требуемого номинала, мощности и допуска. Специалисты предложат конструктивный аналог и определят сроки поставки. Заявку направьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
