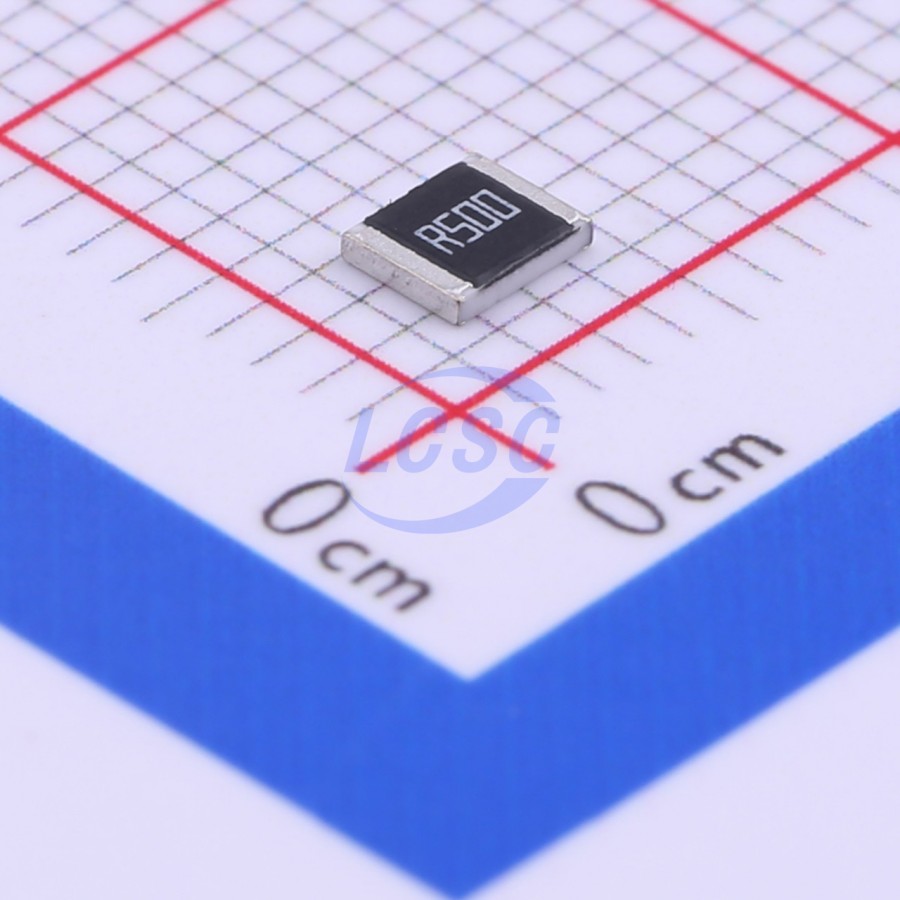

Резистор Yageo RL1210FR-070R5L — токоснимающий SMD-резистор сопротивлением 0,5 Ом в корпусе 1210 (3,2 × 2,5 мм). Точность допуска 1 % и температурный коэффициент ±300 ppm/°C обеспечивают стабильность при колебаниях температуры. Диапазон рабочих температур −55…+155 °C позволяет применять компонент в промышленном оборудовании. Мощность рассеивания 500 мВт позволяет контролировать токи 1—2 А без чрезмерного нагрева, при этом падение напряжения на резисторе составляет 0,5—1 В.
Низкое сопротивление 0,5 Ом применяется как шунт для измерения тока в цепях питания и нагрузке. Напряжение на резисторе при токе 1 А составляет всего 0,5 В, что требует прецизионного усилителя (операционный усилитель с коэффициентом 10—100) для преобразования в цифровой сигнал АЦП. На выходах импульсных стабилизаторов позиция служит для защиты от коротких замыканий и ограничения максимального тока нагрузки. На выводах мощных транзисторов и полевых транзисторов компонент контролирует ток коллектора для отключения нагрузки при перегрузке.
Корпус 1210 больше компактного 0402 и обеспечивает лучший теплоотвод на печатной плате. Точность 1 % необходима для точного измерения тока без дополнительной калибровки схемы. Температурный коэффициент ±300 ppm/°C требует учета при длительной работе при повышенной температуре: при нагреве на 50 °C сопротивление может измениться на 1,5 %, что приемлемо для большинства приложений управления. Серия RL от Yageo квалифицирована для автомобильного применения (AEC-Q200), обеспечивая надежность в режимах вибрации и широкого диапазона температур.
Основные характеристики
Резистор токоснимающий SMD, 0,5 Ом, допуск ±1 %, мощность 500 мВт, диапазон −55…+155 °C, температурный коэффициент ±300 ppm/°C, корпус 1210.
Где применяется
- Измерение тока: шунты для токоограничивающих схем и мониторинга питания
- Защита от перегрузки: контроль максимального тока через силовые транзисторы и полевые транзисторы
- Импульсные стабилизаторы: ограничение тока выхода и защита от коротких замыканий
- Силовые каскады: контроль тока в цепях питания двигателей и нагревателей
