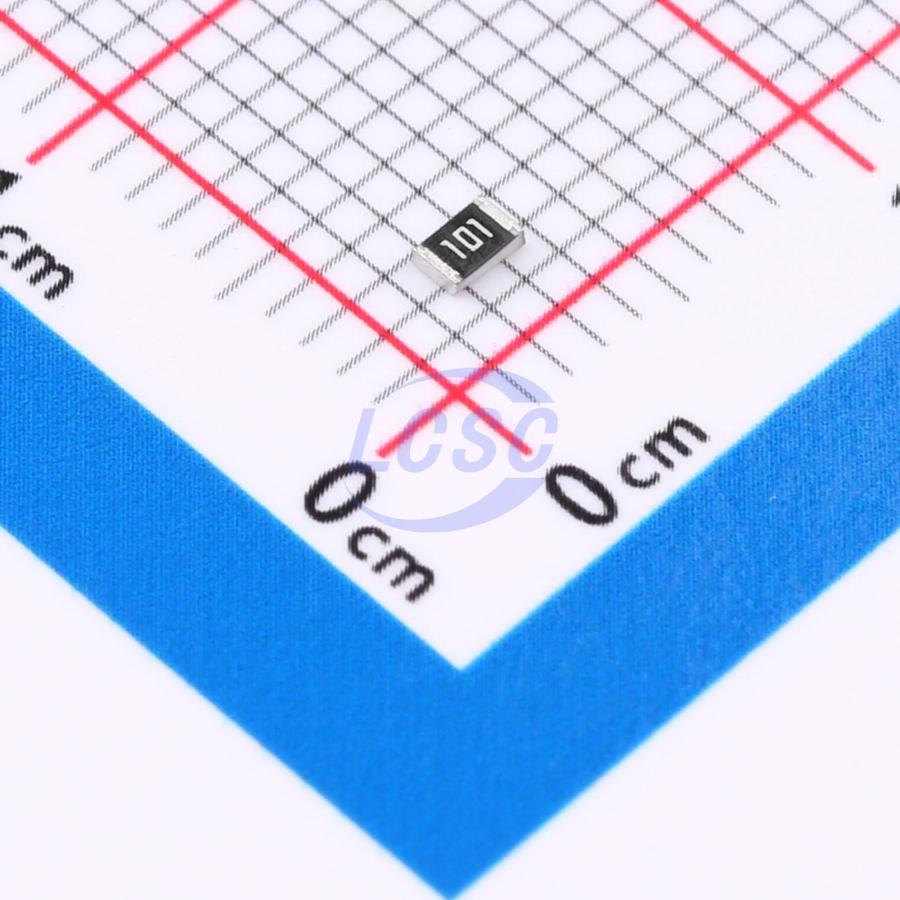

Резистор Yageo RC0805JR-07100RL — постоянный толстоплёночный чип-резистор общего назначения номиналом 100 Ом в корпусе типоразмера 0805. Маркировка на корпусе — 101, допуск сопротивления — 5%. Резистор предназначен для поверхностного монтажа и относится к серии RC0805, которая применяется как универсальный элемент в широком спектре схем.
Номинальная мощность рассеивания — 0,125 Вт, максимальное рабочее напряжение — 150 В, максимальное импульсное перенапряжение — 300 В при диэлектрической прочности изоляции 300 В. Максимальный длительный ток через резистор — 35,4 мА, сопротивление изоляции — не менее 10 ГОм, температурный коэффициент сопротивления — ±100 ppm/°C.
Стабильность номинала нормирована для нескольких видов воздействий: при ресурсных испытаниях отклонение не превышает ±(3%+0,05 Ом), при кратковременной перегрузке — ±(2,0%+0,05 Ом), при изгибе платы — ±(1,0%+0,05 Ом). Выводы резистора имеют безсвинцовое покрытие из чистого олова, паяемость поверхности — не менее 95%. Рабочий диапазон температур — от −55 до +155°C.
Резистор поставляется на катушке диаметром 7 дюймов (178 мм) по 5000 штук, что соответствует стандартной упаковке для автоматизированного монтажа.
Основные характеристики
- Сопротивление: 100 Ом
- Допуск: 5%
- Маркировка: 101
- Корпус: 0805 (2,00×1,25×0,50 мм)
- Монтаж: SMD
- Номинальная мощность: 0,125 Вт
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Диэлектрическая прочность: 300 В
- Максимальный длительный ток: 35,4 мА
- Сопротивление изоляции: ≥10 ГОм
- ТКС: ±100 ppm/°C
- Диапазон рабочих температур: −55…+155°C
- Выводы: безсвинцовое покрытие (чистое олово)
- Паяемость: ≥95%
- Упаковка: катушка 7 дюймов (178 мм), 5000 шт
Где применяется
- Источники питания: токоограничивающие и делительные цепи
- Промышленная электроника: схемы, работающие в широком диапазоне температур
- Автомобильная и бортовая электроника: применение допускает расширенный температурный диапазон −55…+155°C
- Схемы общего назначения: подтягивающие резисторы, RC-цепи, делители напряжения
