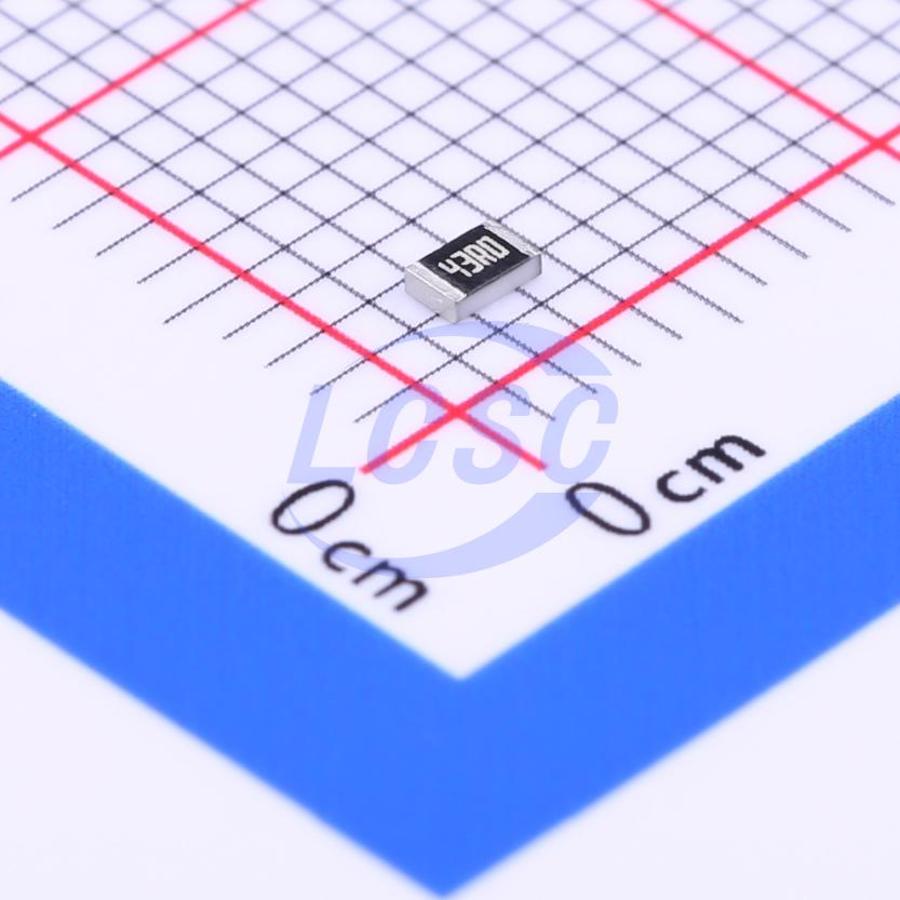

Резистор Yageo RC0805FR-0743RL — это чип-резистор постоянного сопротивления в толстоплёночном исполнении, рассчитанный на поверхностный монтаж в корпусе типоразмера 0805. Номинальное сопротивление составляет 43 Ом с допуском 1 %, что соответствует прецизионному ряду и подходит для узлов, где важна повторяемость параметров между партиями.
Резистор рассчитан на номинальную мощность рассеивания 0,125 Вт и максимальное рабочее напряжение 150 В. Кратковременные перенапряжения он выдерживает до 300 В, при этом диэлектрическая прочность корпуса также составляет 300 В, а сопротивление изоляции — не менее 10 ГОм, что снижает риск пробоя при работе с повышенными потенциалами относительно платы.
Температурный коэффициент сопротивления не превышает ±100 ppm/°C, а рабочий диапазон температур охватывает интервал от -55 до +155 °C. Такое сочетание позволяет использовать резистор в узлах с заметными перепадами температуры без существенного дрейфа номинала.
Габариты компонента: длина 2,00 мм, ширина 1,25 мм, высота 0,50 мм, ширина вывода 0,35 мм — стандартные размеры для типоразмера 0805, совместимые с автоматической установкой на конвейере поверхностного монтажа.
Основные характеристики
- Сопротивление: 43 Ом
- Допуск: 1 %
- Номинальная мощность: 0,125 Вт
- Корпус: 0805
- Монтаж: SMD
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Диэлектрическая прочность: 300 В
- Сопротивление изоляции: ≥10 ГОм
- Температурный коэффициент: ±100 ppm/°C
- Диапазон рабочих температур: от -55 до +155 °C
- Размеры: длина 2,00 мм, ширина 1,25 мм, высота 0,50 мм, ширина вывода 0,35 мм
Где применяется
- Цепи ограничения тока: точный номинал и узкий допуск позволяют использовать резистор там, где важна повторяемость тока в цепи
- Делители напряжения: низкий температурный коэффициент сохраняет соотношение плеч делителя при нагреве платы
- Согласующие и нагрузочные цепи: рабочее напряжение до 150 В допускает применение в силовых и сигнальных линиях с повышенным потенциалом
- Оборудование с широким температурным диапазоном: устройства, эксплуатируемые при заметных перепадах температуры окружающей среды
