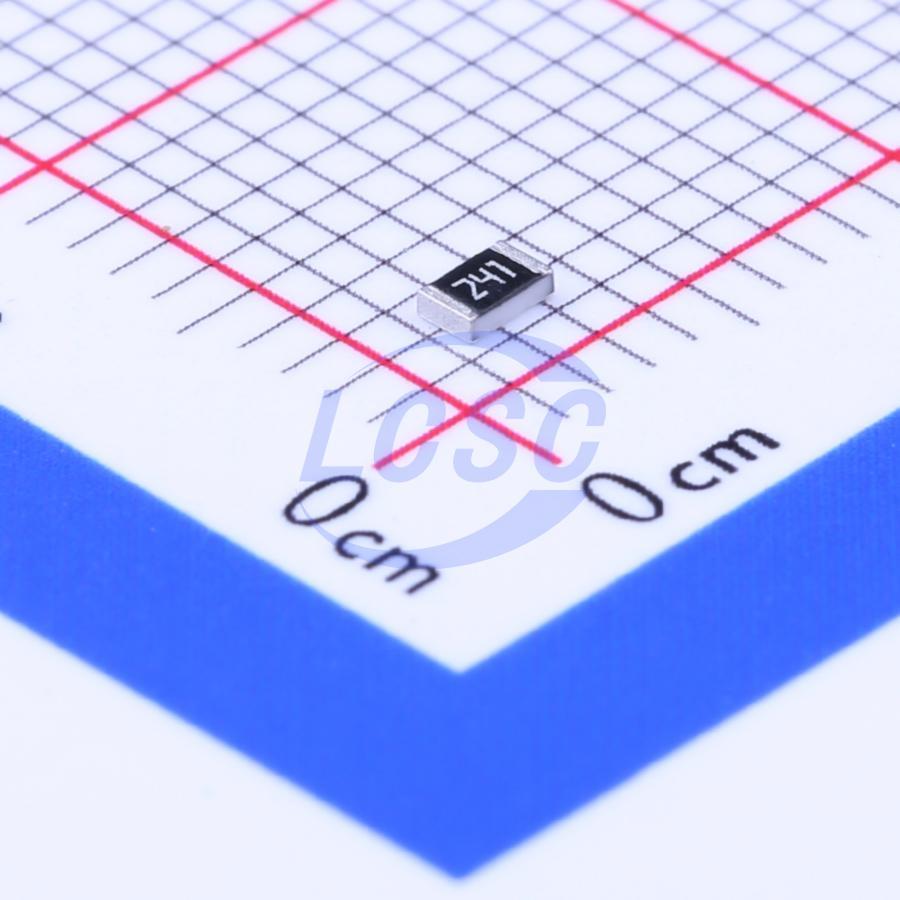

Резистор постоянный SMD Yageo RC0805JR-07240RL — чип-резистор типоразмера 0805 из серии RC0805 для поверхностного монтажа. Номинальное сопротивление — 240 Ом, допуск — ±5%, что соответствует стандартному ряду E24 и подходит для типовых задач ограничения тока и деления напряжения в аналоговых и цифровых узлах.
Корпус резистора имеет длину 2,00 мм, ширину 1,25 мм и высоту 0,50 мм при допуске ±0,10 мм по каждому измерению; контактные площадки по краям — по 0,35 мм с допуском ±0,20 мм. Выводы выполнены из бессвинцового чистого олова, что соответствует требованиям по пайке в современных технологических процессах и не создаёт ограничений при автоматической установке на конвейере.
Номинальная рассеиваемая мощность — 1/8 Вт, максимальное рабочее напряжение — 150 В, предельное значение перенапряжения и диэлектрическая прочность корпуса — 300 В. Сопротивление изоляции — не менее 10 ГОм, температурный коэффициент сопротивления — ±100 ppm/°C, что определяет умеренный уход номинала при разогреве платы в рабочем режиме.
Диапазон рабочих температур — от -55 до +155°C, что расширяет область применения резистора на устройства с повышенным тепловыделением или эксплуатацией вне отапливаемых помещений. Благодаря типоразмеру 0805 компонент удобен как для ручной пайки при мелкосерийном прототипировании, так и для автоматизированного монтажа.
Основные характеристики
- Сопротивление: 240 Ом
- Допуск: ±5%
- Типоразмер корпуса: 0805
- Номинальная мощность: 1/8 Вт
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение / диэлектрическая прочность: 300 В
- Сопротивление изоляции: не менее 10 ГОм
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55 до +155°C
- Материал выводов: бессвинцовое чистое олово
- Монтаж: поверхностный (SMD)
Где применяется
- Бытовая электроника: цепи ограничения тока и деления напряжения в блоках питания и пользовательских устройствах
- Промышленные контроллеры: узлы управления с расширенным диапазоном рабочих температур
- Прототипирование и мелкосерийное производство: типоразмер 0805 удобен для ручной пайки при отладке схем
- Автоматизированный монтаж: серийная установка на конвейере благодаря совместимости выводов с бессвинцовой пайкой
