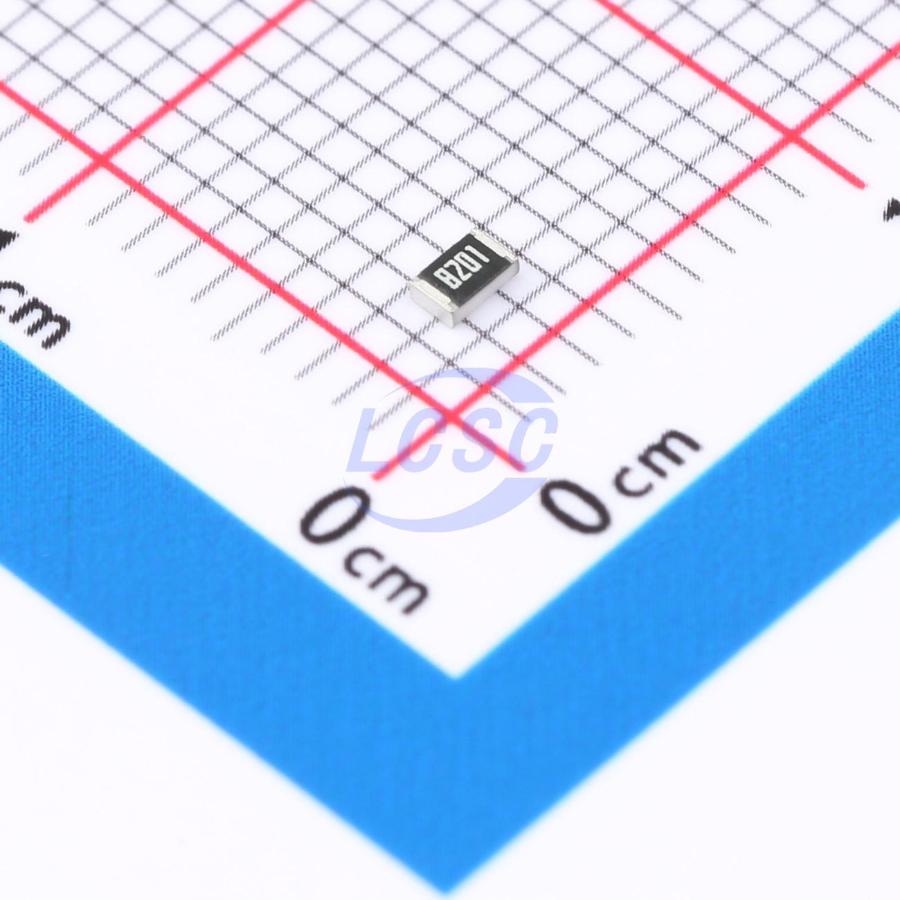

Резистор Yageo SMD YAGEO RC0805 RC0805FR-078K2L — постоянный чип-резистор для поверхностного монтажа номиналом 8.2 кОм с допуском 1%. Резистивный слой нанесён по толстоплёночной технологии на керамическую подложку типоразмера 0805. В пределах серии RC0805 при допуске 1% доступны номиналы от 1 Ом до 10 МОм, конкретное исполнение RC0805FR-078K2L соответствует значению 8.2 кОм.
Номинальная рассеиваемая мощность резистора — 0.125 Вт при максимальном рабочем напряжении 150 В. Кратковременно компонент выдерживает перенапряжение до 300 В, что совпадает с заявленной диэлектрической прочностью изоляции между выводами. Сопротивление изоляции корпуса — не менее 10 ГОм, поэтому ток утечки через изоляцию в рабочих режимах остаётся пренебрежимо малым.
Выводы резистора покрыты чистым безсвинцовым оловом и рассчитаны на пайку методом оплавления или волной припоя: после термоциклирования и обработки растворителем покрытие сохраняет паяемость и не смещается на контактной площадке. Диапазон рабочих температур — от -55 до +155°C, отклонение сопротивления при кратковременной перегрузке и изгибе платы не превышает ±(1.0%+0.05 Ом) от номинала.
Габариты корпуса — длина 2.00 мм и высота 0.50 мм, ширина контактных площадок — 0.35 мм с каждой стороны. Резисторы серии RC0805 поставляются в ленте на катушках: катушка диаметром 7 дюймов рассчитана на 5000 компонентов, катушки диаметром 10 и 13 дюймов вмещают 10000 и 20000 штук соответственно, что удобно при автоматизированной установке на линиях поверхностного монтажа.
Основные характеристики
- Сопротивление: 8.2 кОм
- Допуск: 1%
- Номинальная мощность: 0.125 Вт
- Корпус: 0805
- Макс. рабочее напряжение: 150 В
- Макс. напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Сопротивление изоляции: ≥10 ГОм
- Диапазон рабочих температур: от -55 до +155°C
- Габариты (длина×высота): 2.00×0.50 мм
- Материал выводов: чистое олово, бессвинцовое
- Монтаж: поверхностный (SMD)
- Упаковка: лента на катушке, 5000/10000/20000 шт. в зависимости от диаметра катушки
Где применяется
- Делители напряжения: формирование опорных и промежуточных уровней в аналоговых и цифровых схемах
- Цепи подтяжки: pull-up и pull-down резисторы на линиях интерфейсов и портах микроконтроллеров
- Ограничение тока: цепи индикации и маломощные нагрузочные цепи
- Платы с плотным монтажом: типоразмер 0805 — практичный компромисс между габаритами компонента и мощностью рассеяния
