Резистор Yageo SMD YAGEO RC0805 RC0805FR-076K2L — толстоплёночный чип-резистор типоразмера 0805 номиналом 6,2 кОм. Допуск сопротивления — 1 %, номинальная мощность рассеивания — 1/8 Вт. Резистор относится к серии RC0805 и предназначен для поверхностного монтажа.
Резистивный слой выполнен по толстоплёночной технологии — на керамическую подложку нанесён резистивный состав, обожжённый до нужного сопротивления, а сверху резистор защищён изолирующим покрытием. Такая конструкция даёт температурный коэффициент сопротивления ±100 ppm/°C и позволяет резистору работать в диапазоне температур от -55 °C до +155 °C.

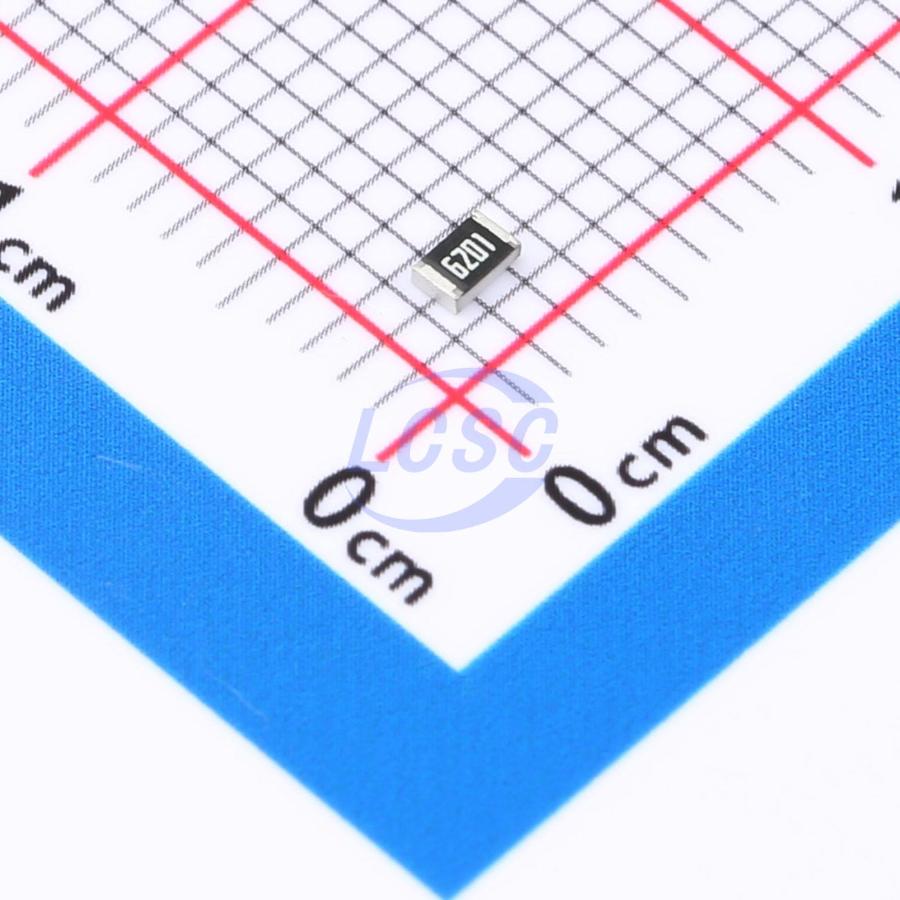

Максимальное рабочее напряжение резистора — 150 В, при этом деталь выдерживает кратковременные перенапряжения и имеет диэлектрическую прочность изоляции до 300 В. Корпус имеет размеры 2,00 × 1,25 × 0,50 мм, на поверхность нанесена маркировка 6201. Выводы выполнены из чистого олова без свинца, что соответствует требованиям бессвинцовой пайки.
Резистор относится к категории универсальных постоянных резисторов и применяется там, где нужен точный номинал 6,2 кОм с допуском 1 % в компактном корпусе. Стабильность сопротивления при нагреве и широкий температурный диапазон делают деталь пригодной для эксплуатации в жёстких условиях.
Основные характеристики
- Сопротивление: 6,2 кОм
- Допуск: 1 %
- Номинальная мощность: 1/8 Вт
- Корпус: 0805
- Размеры: 2,00 × 1,25 × 0,50 мм
- Конструкция: толстоплёночная
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55 °C до +155 °C
- Максимальное рабочее напряжение: 150 В
- Диэлектрическая прочность: 300 В
- Выводы: луженые, без свинца
- Монтаж: SMD
Где применяется
- Делители напряжения: точный допуск 1 % обеспечивает предсказуемое соотношение плеч делителя
- Цепи смещения и токоограничения: стабильное сопротивление в широком диапазоне температур
- Промышленная и автомобильная электроника: расширенный температурный диапазон до +155 °C подходит для нагруженных условий эксплуатации
- Компактные платы: корпус 0805 сочетает малые размеры с достаточной для 1/8 Вт площадью рассеивания
