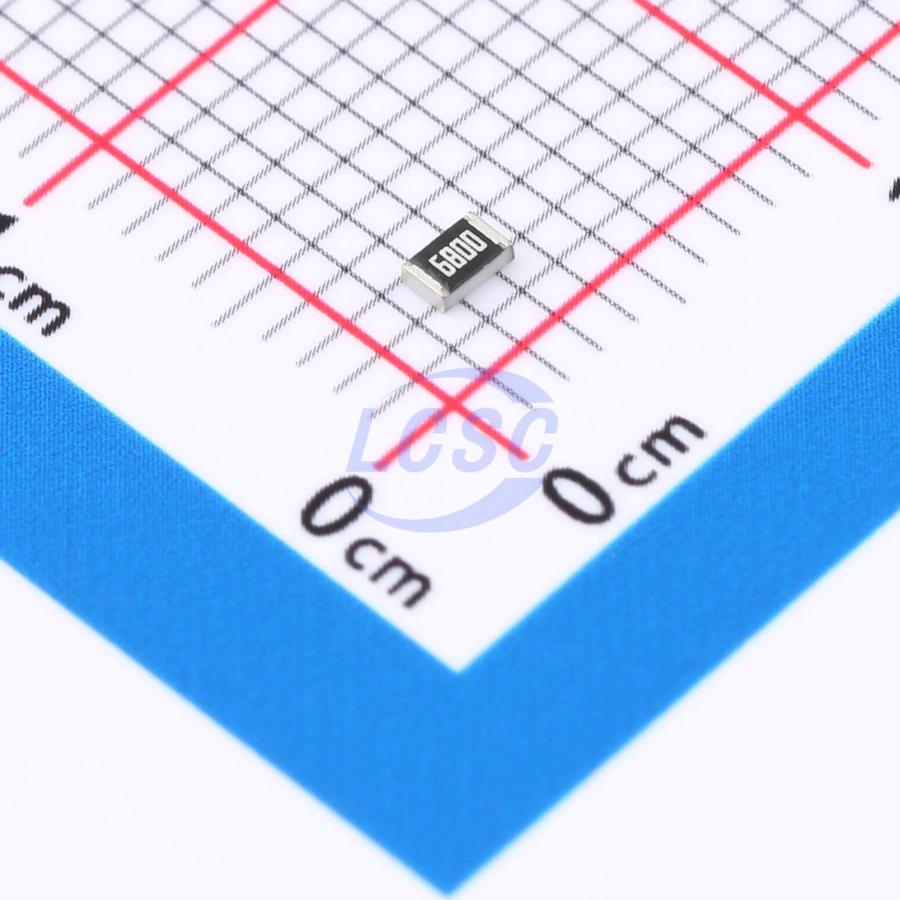

Резистор Yageo SMD YAGEO RC0805 RC0805FR-07680RL — постоянный толстопленочный резистор для поверхностного монтажа номиналом 680 Ом с допуском ±1 %. Компонент выполнен в корпусе типоразмера 0805 и относится к серии RC0805, ориентированной на точные измерительные и сигнальные цепи.
Резистивный слой нанесён на керамическую подложку по толстопленочной технологии, выводы выполнены из бессвинцового чистого олова, что соответствует требованиям по бессвинцовому монтажу. Номинальная мощность рассеивания составляет 1/8 Вт (0,125 Вт) при температуре среды до 70 °C, выше этого значения мощность линейно снижается до нуля при 155 °C.
Максимальное рабочее напряжение резистора — 150 В, электрическая прочность изоляции — 300 В. Такой запас по напряжению позволяет использовать компонент в цепях с повышенным уровнем сигнала без превышения допустимых режимов.
Резистор работает в диапазоне температур от -55 до +155 °C, температурный коэффициент сопротивления не превышает ±100 ppm/°C, а сопротивление изоляции — не менее 10 ГОм. Точность номинала ±1 % и стабильный температурный коэффициент делают компонент пригодным для схем, где важна повторяемость показаний.
Основные характеристики
- Сопротивление: 680 Ом
- Допуск: ±1 %
- Номинальная мощность: 1/8 Вт (0,125 Вт)
- Максимальное рабочее напряжение: 150 В
- Электрическая прочность: 300 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55 до +155 °C
- Сопротивление изоляции: не менее 10 ГОм
- Корпус: 0805
- Монтаж: поверхностный (SMD)
- Выводы: бессвинцовое чистое олово
- Серия: RC0805
Где применяется
- Измерительные цепи: точное задание опорных уровней благодаря допуску ±1 %
- Сигнальные и делительные цепи: формирование напряжений в аналоговых узлах с повышенными требованиями к стабильности
- Цепи с повышенным напряжением: применение при рабочем напряжении до 150 В за счёт запаса по электрической прочности
- Промышленная и измерительная аппаратура: узлы, где важна повторяемость параметров при колебаниях температуры
