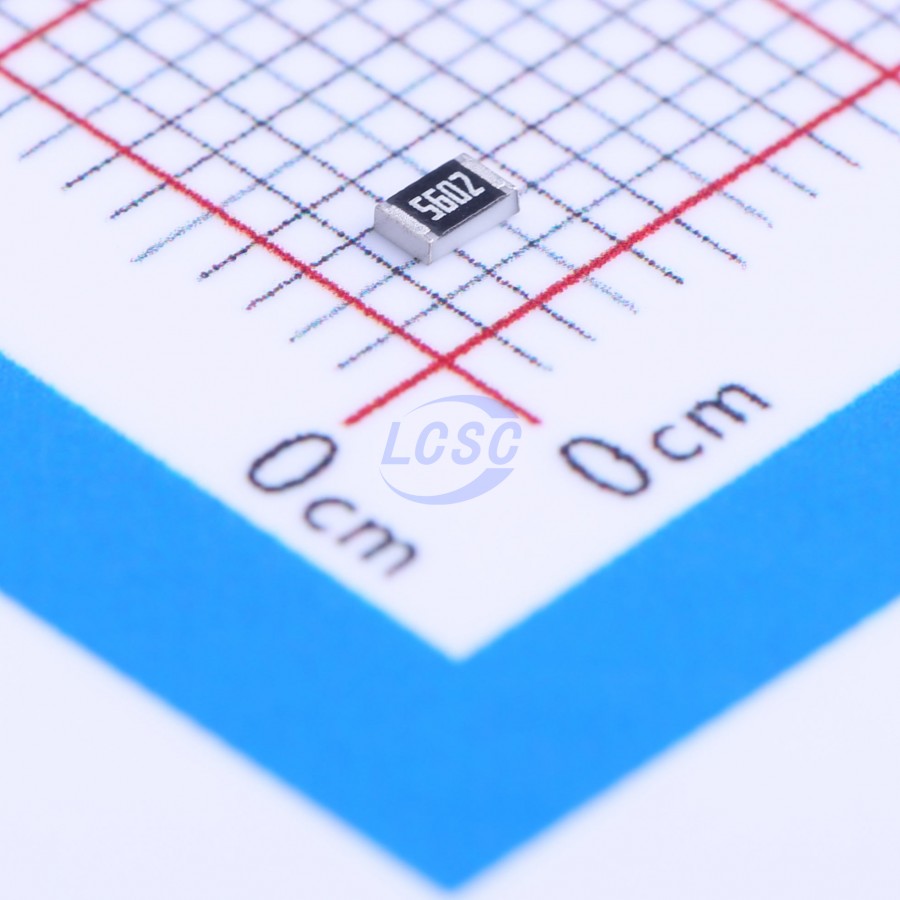

Резистор Yageo SMD YAGEO RC0805 RC0805FR-0756KL — постоянный чип-резистор толстоплёночного типа номиналом 56 кОм с допуском ±1%, выполненный в корпусе типоразмера 0805 для поверхностного монтажа. Резистор входит в серию RC компании Yageo, охватывающую диапазон сопротивлений от 1 Ом до 10 МОм с допусками по ряду E96 для класса точности 1%.
Мощность рассеяния резистора — 0,125 Вт. Рабочий диапазон температур составляет от -55°C до +155°C, а температурный коэффициент сопротивления не превышает ±100 ppm/°C, что удерживает изменение номинала в узких пределах при нагреве резистора током нагрузки или при изменении температуры окружающей среды.
По напряжению резистор рассчитан на максимальное рабочее напряжение 150 В при максимальном допустимом перенапряжении и диэлектрической прочности 300 В. Расчётное номинальное напряжение, исходя из мощности и сопротивления (V=√(P×R)), составляет 83,7 В. Сопротивление изоляции корпуса — не менее 10 ГОм, что обеспечивает запас по утечке в высокоомных цепях.
Габариты резистора — 2,00×1,25×0,50 мм с допусками по каждой стороне ±0,10 мм, ширина контактной площадки вывода — 0,35±0,20 мм с обеих сторон. Выводы покрыты чистым оловом без содержания свинца, что соответствует требованиям по бессвинцовому монтажу.
Основные характеристики
- Сопротивление: 56 кОм
- Допуск: ±1%
- Диапазон сопротивлений серии: от 1 Ом до 10 МОм (ряд E96 для допуска 1%)
- Корпус: 0805, монтаж SMD
- Мощность рассеяния: 0,125 Вт
- Рабочая температура: от -55°C до +155°C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Максимальное рабочее напряжение: 150 В
- Диэлектрическая прочность / макс. перенапряжение: 300 В
- Расчётное номинальное напряжение: 83,7 В
- Сопротивление изоляции: не менее 10 ГОм
- Размеры: 2,00×1,25×0,50 мм
- Материал выводов: чистое олово без свинца
Где применяется
- Прецизионные делители напряжения: допуск 1% и низкий ТКС держат коэффициент деления стабильным
- Аналоговые и цифровые схемы: токоограничивающие и подтягивающие резисторы в общей обвязке
- Оборудование с широким температурным диапазоном эксплуатации: сохранение номинала от -55°C до +155°C
- Компактные SMD-платы: малый форм-фактор 0805 при плотной компоновке компонентов
