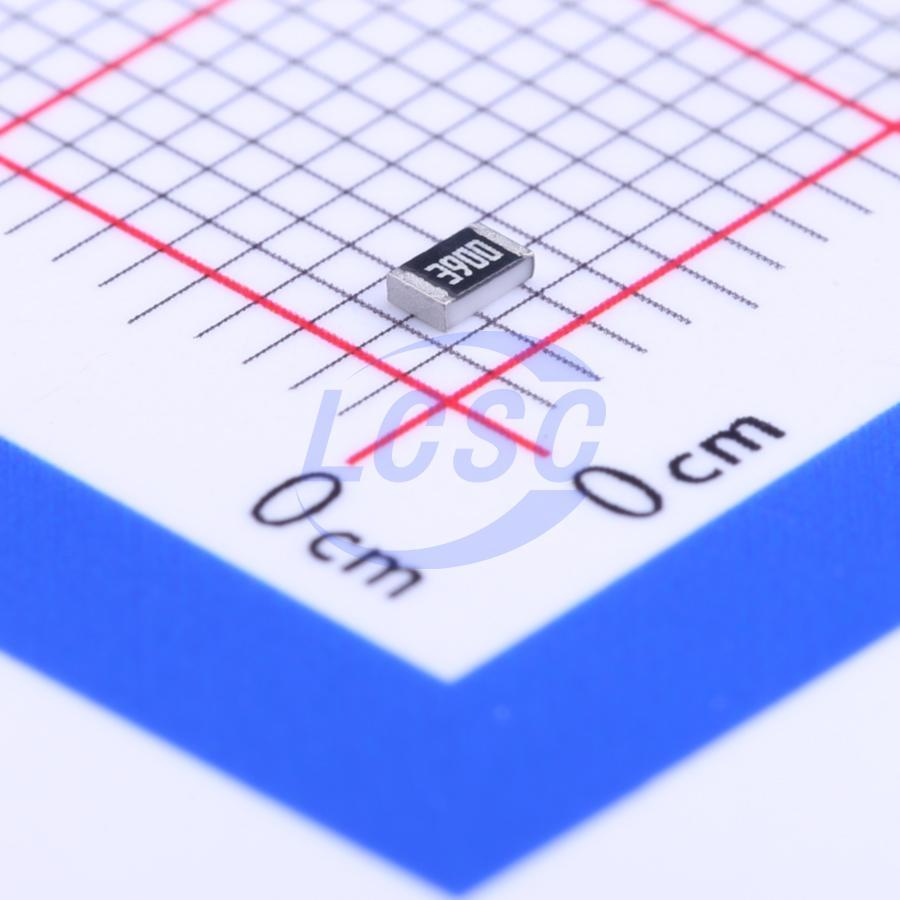

Резистор Yageo SMD YAGEO RC0805 RC0805FR-07390RL — постоянный чип-резистор поверхностного монтажа в типоразмере 0805, выполненный по толстоплёночной технологии на керамическом основании. Номинальное сопротивление — 390 Ом с допуском ±1%. Габариты соответствуют стандарту 0805: длина 2,00±0,10 мм, высота корпуса 0,50±0,10 мм, ширина контактных площадок — 0,35±0,20 мм с каждой стороны. Номинал наносится на корпус четырёхзначным кодом серий E-24 и E-96.
Номинальная мощность рассеивания — 1/8 Вт при температуре корпуса до 70 °C. Максимальное рабочее напряжение — 150 В, кратковременно резистор выдерживает перенапряжение до 300 В — это же значение указано как электрическая прочность изоляции корпуса. Температурный коэффициент сопротивления не превышает ±200 ppm/°C. Рабочий диапазон температур — от -55 до +155 °C, что покрывает как бытовые, так и промышленные условия эксплуатации платы.
Выводы резистора выполнены безсвинцовым покрытием из чистого олова, паяемость контактных площадок — не менее 95% покрытия. Сопротивление изоляции корпуса — не менее 10 ГОм. По результатам климатических и механических испытаний — термоциклирование, изгиб основания платы, кратковременная перегрузка, нагрев при пайке — изменение номинала остаётся в пределах десятых долей процента плюс 0,05 Ом, что говорит о стабильности сопротивления при монтаже и последующей эксплуатации.
Резисторы поставляются на катушках по 5000 штук при диаметре катушки 7 дюймов — упаковка рассчитана на автоматизированную установку в SMD-производстве без предварительной пересыпки. Серия RC0805 в этом номинале охватывает сопротивления от 1 Ом до 10 МОм при том же допуске ±1%, поэтому позиция на 390 Ом хорошо сочетается по параметрам с другими резисторами той же линейки при разработке многономинальных схем.
Основные характеристики
- Типоразмер: 0805
- Сопротивление: 390 Ом
- Допуск: ±1%
- Номинальная мощность: 1/8 Вт (при 70 °C)
- Максимальное рабочее напряжение: 150 В
- Электрическая прочность: 300 В
- Температурный коэффициент сопротивления: ±200 ppm/°C
- Диапазон рабочих температур: -55...+155 °C
- Сопротивление изоляции: не менее 10 ГОм
- Паяемость: не менее 95% покрытия
- Материал выводов: чистое олово, безсвинцовое покрытие
- Маркировка: 4-значный код (серии E-24, E-96)
- Упаковка: катушка 7", 5000 шт
- Габариты: длина 2,00±0,10 мм, высота 0,50±0,10 мм
Где применяется
- Токоограничение и делители напряжения: работа в цепях смещения и делителях на печатных платах
- Ограничительные резисторы для светодиодной индикации: подбор тока через индикаторные и сигнальные светодиоды
- Измерительные и управляющие схемы автоматики: точные номиналы с допуском ±1% для аналоговых узлов
- Серийный SMD-монтаж: применение в платах, собираемых на автоматических линиях установки компонентов
