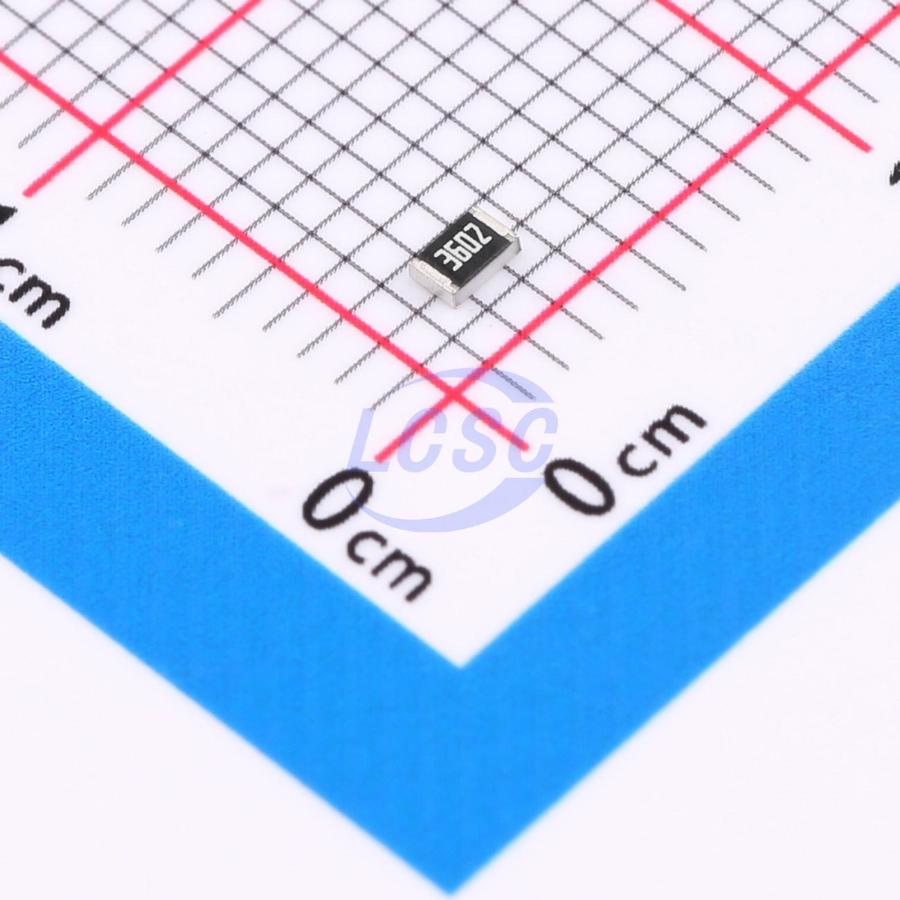

Резистор Yageo SMD YAGEO RC0805 RC0805FR-0736KL — толстоплёночный чип-резистор постоянного сопротивления в корпусе типоразмера 0805, предназначенный для поверхностного монтажа. Номинал компонента — 36 кОм, допуск сопротивления составляет ±1%, что позволяет использовать резистор в цепях, где важна повторяемость параметров от платы к плате без дополнительной подгонки номинала.
Резистивный элемент нанесён по толстоплёночной технологии на керамическую подложку, а выводы покрыты чистым оловом без содержания свинца. Такое покрытие совместимо с бессвинцовой пайкой и подходит для автоматизированного монтажа методом оплавления. Компактные размеры корпуса — длина 2,00 мм, ширина 1,25 мм и высота 0,50 мм — позволяют размещать резистор на платах с высокой плотностью компоновки.
Номинальная рассеиваемая мощность резистора — 0,125 Вт, максимальное рабочее напряжение — 150 В, а максимально допустимое напряжение перегрузки — 300 В. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, поэтому номинал остаётся стабильным при колебаниях температуры окружающей среды в рабочем диапазоне от -55°C до +155°C.
Отдельно нормирован ток через перемычку резистора: номинальное значение — 2,0 А, максимальное — 5,0 А. Этот параметр учитывается, если резистор используется в цепи как элемент с ограниченной токовой нагрузкой при коротких импульсных режимах.
Основные характеристики
- Сопротивление: 36 кОм
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт
- Корпус: 0805, SMD
- Максимальное рабочее напряжение: 150 В
- Максимальное напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Номинальный/максимальный ток перемычки: 2,0 А / 5,0 А
- Материал выводов: чистое олово, без содержания свинца
- Размеры: длина 2,00 мм, ширина 1,25 мм, высота 0,50 мм, ширина вывода 0,35 мм
Где применяется
- Делители напряжения: точный допуск ±1% обеспечивает предсказуемое соотношение плеч делителя без подбора номинала.
- Цепи смещения и подтяжки: применяется как подтягивающий резистор в цифровых и аналоговых узлах.
- Токоограничивающие цепи: ограничивает ток через индикаторные и сигнальные элементы схемы.
- Компактная электроника: типоразмер 0805 подходит для плотной компоновки в портативных и промышленных устройствах.
