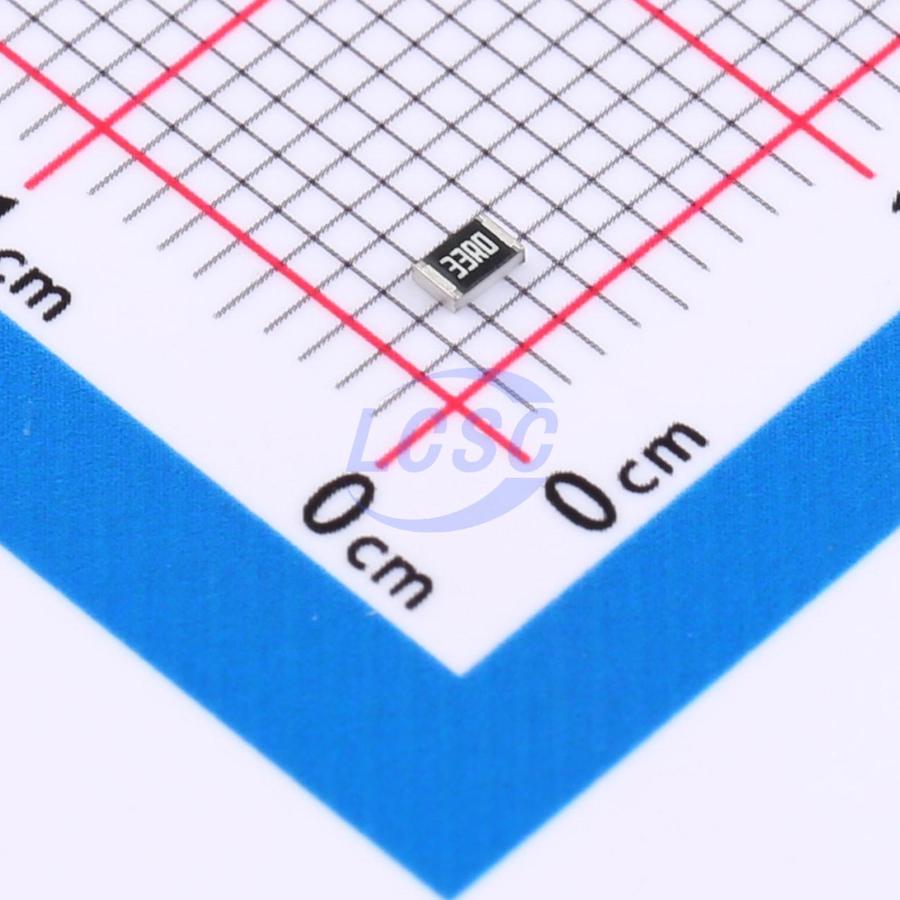

Резистор Yageo SMD YAGEO RC0805 RC0805FR-0733RL — постоянный резистор типоразмера 0805 для поверхностного монтажа, номинальное сопротивление 33 Ом. Применяется в цепях ограничения тока и делителях напряжения в тех узлах, где корпус 0603 не даёт нужного запаса по мощности или напряжению.
Резистивный слой выполнен по толстоплёночной технологии, выводы имеют безсвинцовое покрытие из чистого олова. Допуск номинала — 1%, температурный коэффициент сопротивления ±100 ppm/°C, что обеспечивает стабильность параметров при колебаниях температуры платы.
Номинальная мощность рассеивания составляет 0,125 Вт при температуре 70°C, максимальное рабочее напряжение — 150 В. Диэлектрическая прочность и максимальное напряжение перегрузки — 300 В, что заметно выше показателей корпуса 0603 и позволяет использовать резистор в цепях с более высоким напряжением.
Рабочий диапазон температур — от -55°C до +155°C. Резисторы этой позиции поставляются на катушке диаметром 7 дюймов по 5000 штук, что рассчитано на автоматизированную установку на линиях поверхностного монтажа.
Основные характеристики
- Сопротивление: 33 Ом
- Допуск: 1%
- Корпус: 0805
- Номинальная мощность: 0,125 Вт (при 70°C)
- Максимальное рабочее напряжение: 150 В
- Максимальное напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Диапазон рабочих температур: от -55°C до +155°C
- Температурный коэффициент: ±100 ppm/°C
- Материал выводов: безсвинцовое покрытие, чистое олово
- Размеры: 2,00×1,25×0,50 мм
- Упаковка: катушка 7 дюймов, 5000 шт.
Где применяется
- Цепи с повышенным рабочим напряжением: рабочее напряжение до 150 В шире, чем у резисторов типоразмера 0603.
- Автоматизированный SMT-монтаж: упаковка на катушке подходит для линий с автоматической установкой компонентов.
- Делители напряжения и ограничение тока: применяются в бытовой и промышленной электронике общего назначения.
- Устройства с широким диапазоном рабочих температур: диапазон -55...+155°C подходит для оборудования, работающего в неотапливаемых помещениях и на улице.
