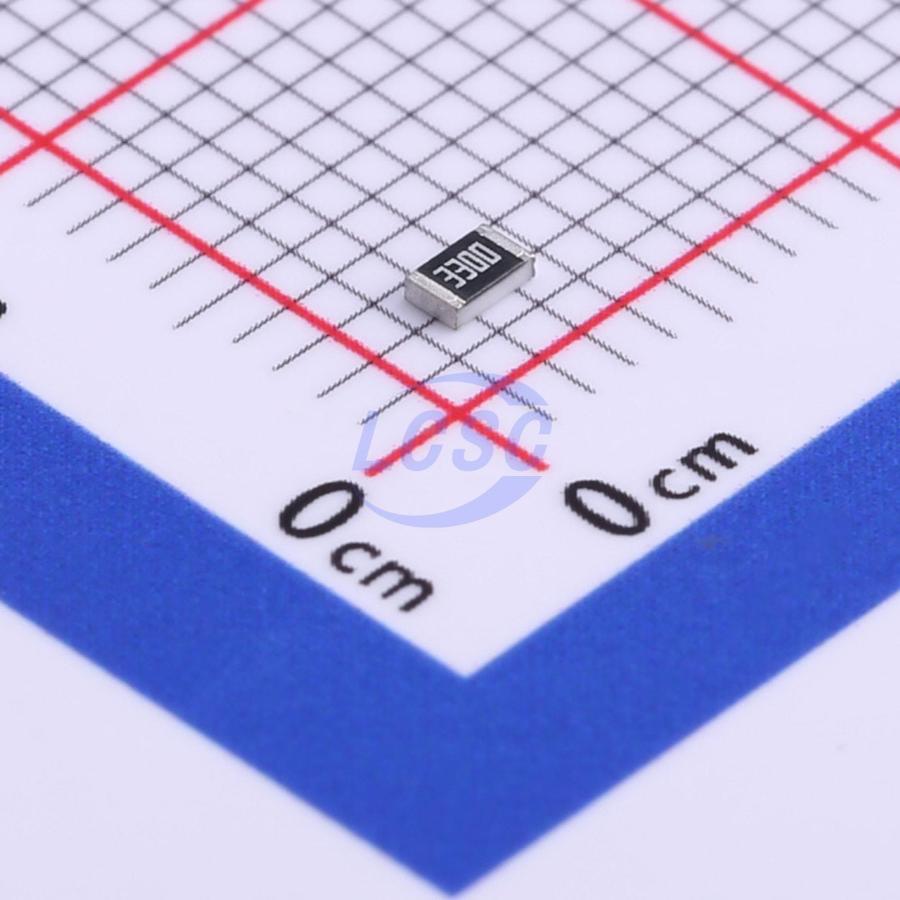

Резистор Yageo SMD YAGEO RC0805 RC0805FR-07330RL — толстоплёночный чип-резистор постоянного сопротивления номиналом 330 Ом, выполненный на керамической подложке в корпусе 0805 для поверхностного монтажа. Резистивный слой нанесён методом толстой плёнки и защищён покрытием с паяемостью не хуже 95% площади вывода, что обеспечивает надёжный контакт при автоматизированной пайке оплавлением.
Допуск сопротивления составляет 1%, температурный коэффициент — ±100 ppm/°C для номиналов свыше 10 Ом, поэтому отклонение параметра при нагреве в рабочей схеме остаётся предсказуемым. После теплового воздействия при пайке сопротивление держится в пределах ±(0,5%+0,05 Ом), а после кратковременной электрической перегрузки — в пределах ±(1,0%+0,05 Ом); такое же отклонение допускается и при механическом изгибе платы после монтажа. Резистор рассчитан на номинальную мощность 0,125 Вт при температуре корпуса до 70°C и работает в диапазоне от -55°C до +155°C, максимальное рабочее напряжение — 150 В, диэлектрическая прочность изоляции — 300 В.
Выводы выполнены из чистого олова без свинца, сопротивление изоляции между выводами — не менее 10 ГОм. Номинал промаркирован 4-значным кодом стандарта E96 (для 330 Ом — код 3300), что позволяет проверить значение визуально без измерения. Поставляется на катушке диаметром 178 мм (7 дюймов) по 5000 штук, что удобно для автоматизированной установки на конвейере поверхностного монтажа.
Основные характеристики
- Сопротивление: 330 Ом
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт (при 70°C)
- Корпус: 0805, поверхностный монтаж
- Максимальное рабочее напряжение: 150 В
- Диэлектрическая прочность: 300 В
- Диапазон рабочих температур: -55°C…+155°C
- Температурный коэффициент: ±100 ppm/°C (для R > 10 Ом)
- Материал выводов: чистое олово, без свинца
- Упаковка: катушка 178 мм (7”), 5000 шт.
Где применяется
- Делители напряжения: точность 1% позволяет использовать резистор в измерительных и опорных цепях без подбора номинала.
- Ограничение тока: в цепях светодиодной индикации и защиты входов логических микросхем.
- Подтягивающие цепи: формирование определённого уровня на линиях цифровых интерфейсов.
- Согласующие и нагрузочные цепи: в источниках питания и на выходах драйверов малой мощности.
